aide pour branchement carte crius multiwi se......svp


Poster un nouveau sujet   Répondre au sujet    ACHETER CHINOIS? c'est possible! Index du Forum -> MULTIROTORS ET MODELISME -> Les controleurs de vol
Sujet précédent :: Sujet suivant
Auteur Message
maxxis


Hors ligne

Inscrit le: 07 Fév 2012
Messages: 12
Localisation: anglet

MessagePosté le: Jeu 22 Mar - 10:41 (2012)    Sujet du message: aide pour branchement carte crius multiwi se......svp Répondre en citant

bonjour à tous,

Voila je viens de recevoir ce kit multicopter : http://www.goodluckbuy.com/butterfly-x250-mini-quadcopter-glass-fiber-frame…

donc j'ai branchés les 4 esc sur la carte (avant j'ai calibrer les esc..)maintenant je ne sais pas comment brancher mon recepteur orange dsms je possède une dx6I, pour les gaz ok, mais la carte est livré avec deux fiches avec une seule entrée et trois sortie ?? comment je les branches sur mon récepteur ??

pour le branchement sur le pc, quel est le programme que je dois télécharger pour brancher la carte ??
merci pour vos conseil
Revenir en haut
Publicité






MessagePosté le: Jeu 22 Mar - 10:41 (2012)    Sujet du message: Publicité

PublicitéSupprimer les publicités ?
Revenir en haut
maxxis


Hors ligne

Inscrit le: 07 Fév 2012
Messages: 12
Localisation: anglet

MessagePosté le: Jeu 22 Mar - 12:07 (2012)    Sujet du message: aide pour branchement carte crius multiwi se......svp Répondre en citant

pour le programme c'est bon j'ai télécharger arduino 023, le format de la carte est mutliwi 1.9.
Revenir en haut
GREEK 13


Hors ligne

Inscrit le: 27 Mai 2011
Messages: 1 710
Localisation: Aix en Provence

MessagePosté le: Jeu 22 Mar - 13:12 (2012)    Sujet du message: aide pour branchement carte crius multiwi se......svp Répondre en citant

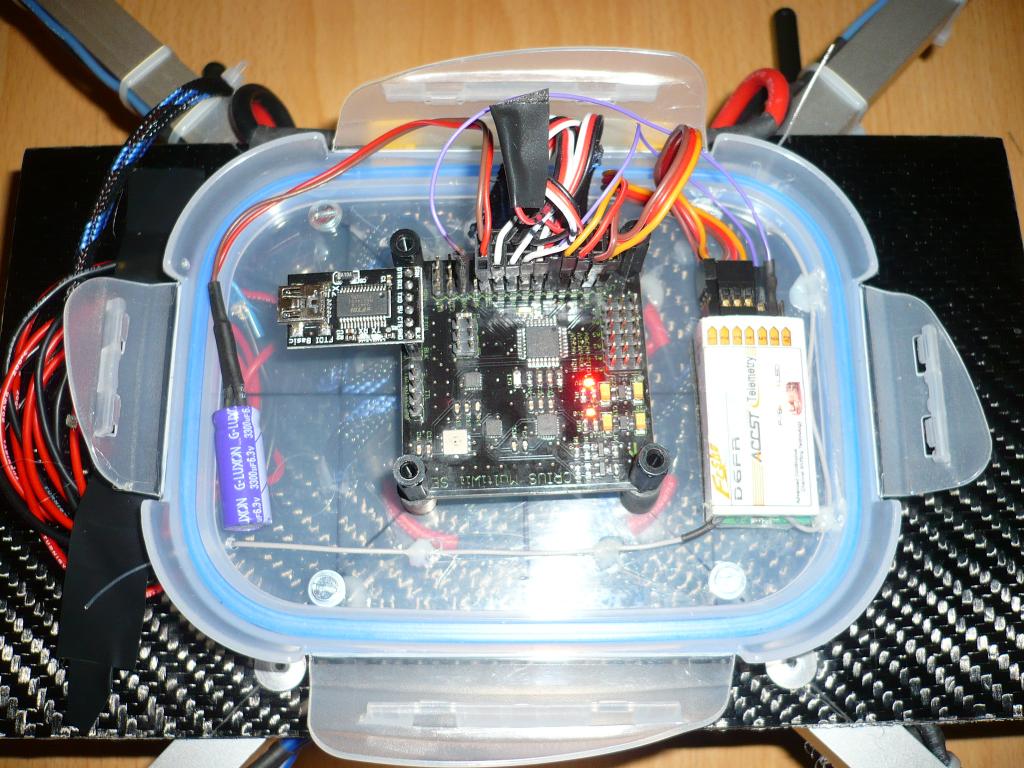

La voie une "Gaz "tu branches - + et Signal (pour les autres voies tu ne branches que le signal (Pas de + et pas de moins )Le connecteur gaz est à la verticale et le reste à l'horizontale sur le signal , voir photo
