dwasselin


Hors ligne

Inscrit le: 07 Jan 2011
Messages: 766
Localisation: saint-malo

MessagePosté le: Jeu 1 Nov - 18:20 (2012)    Sujet du message: Tornado 4, quadri de -2kgs apte S1-S3 Répondre en citant

Salut à tous,

Après de nombreux essais, je me suis attaqué à l'assemblage d'une machine avec un poids total en vol inférieur à 2kgs, tout en gardant les contraintes de vols les plus performantes.

Au départ j'avais envisagé de monter des moteurs 350w (de type 2814) avec esc flashés 40a, mais le poids d'un combo moteur+cables+esc est trop lourd (170grs)

Parti sur la base du quadri pliable tout carbone de Simiban, avec des moteurs MT2216-12 (800kv) et esc dji 30a (pour un poids combo de 120grs), je suis arrivé à avoir une machine sympa.

Avec le wookong monté, je suis à 1200grs (sans lipo). Soit avec une 3S3300 moins de 1500grs et avec une 4S3000 on arrive à 1600grs.

Avec le rajout d'une nacelle+apn de type gopro ou canon ixus 980(170grs) j'arrive enfin à être juste inférieur à 2000grs.

les câbles moteurs pourront être raccourcis, si besoin de gain de poids (pour un retour vidéo par exemple)

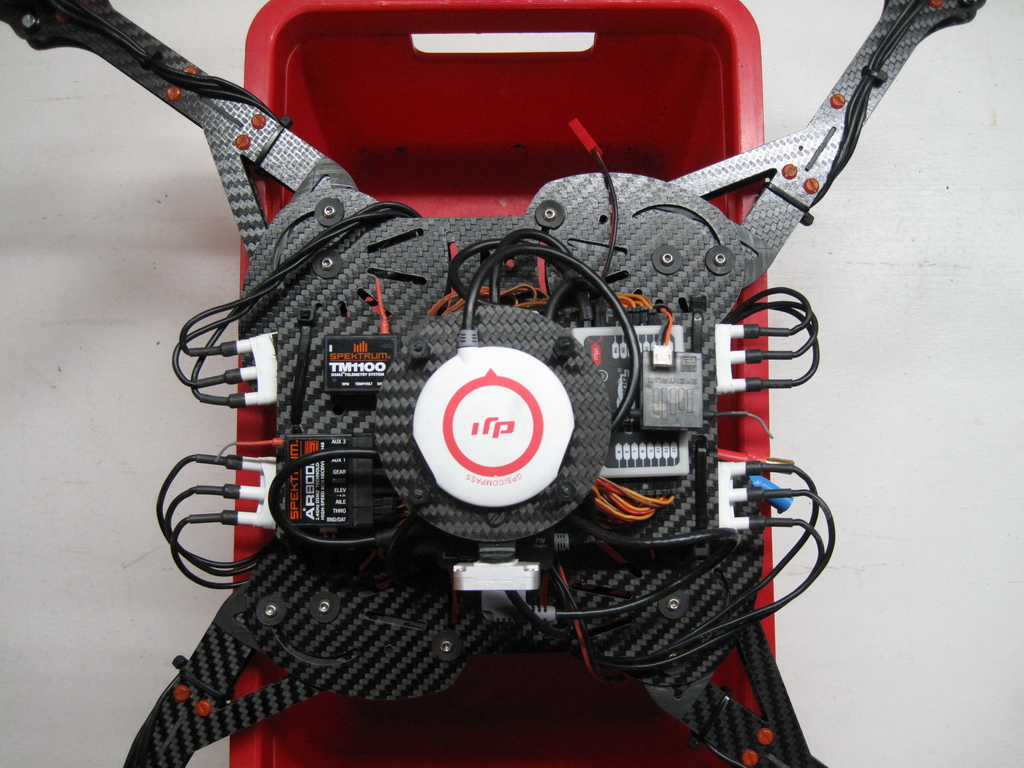

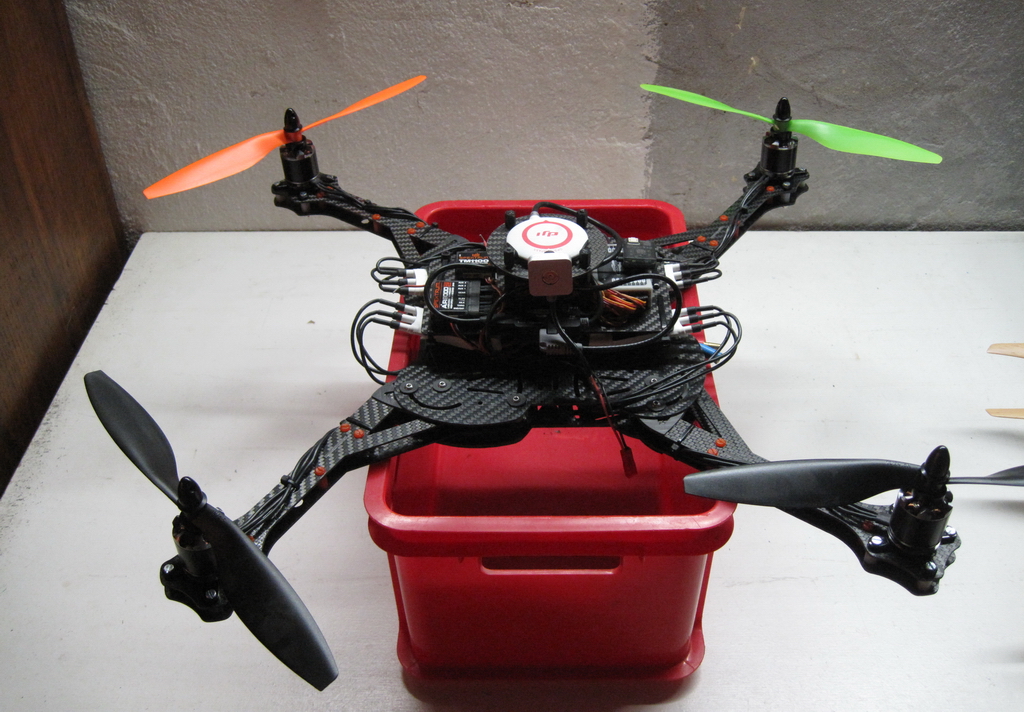

voici quelques photos :



Hélices APC 10" pour l'instant, on passera en Graupner 11" ensuite...

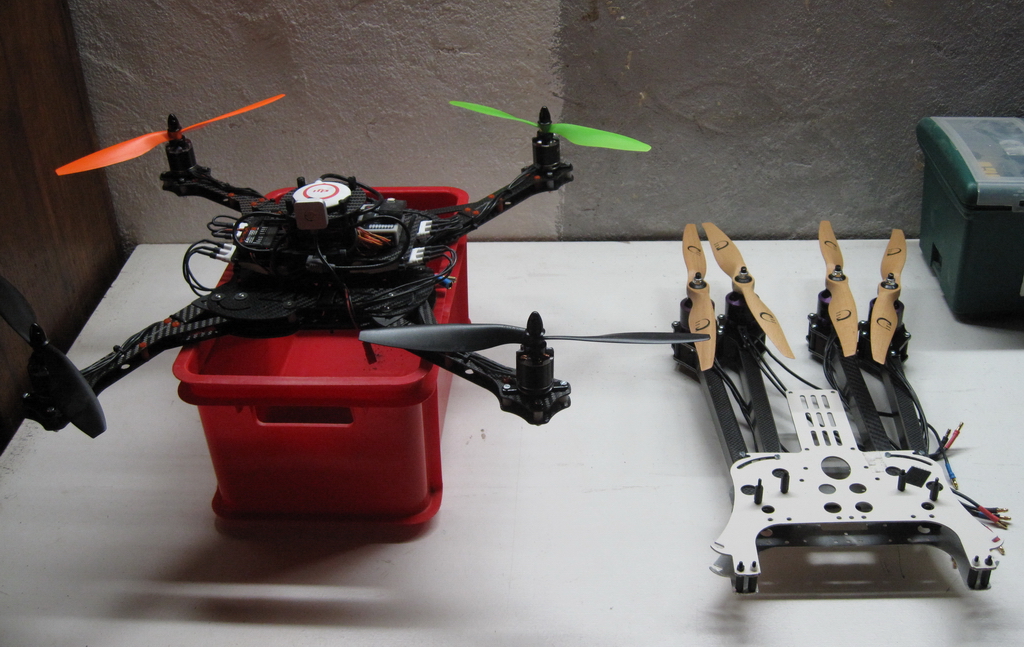

L'autre projet est de reprendre mon châssis pliable ALU, avec les 2814, hélices 12*6, poids de 2500grs, pour voler en S1.



_________________
Châssis F450, Naza V2,moteurs MT2216-12, esc Dji18a, hélices 11", 3S5100, DX8-AR7000
Black Snapper, Wkm, moteurs AHM BE3608-11, esc mayteck 30Amp, Hélices 13", 4S6000, DX9-AR8000
Avion Finwing Penguin FPV, Motoplaneur Panda


Dernière édition par dwasselin le Ven 2 Nov - 08:41 (2012); édité 1 fois
Revenir en haut
Visiter le site web du posteur
Publicité






MessagePosté le: Jeu 1 Nov - 18:20 (2012)    Sujet du message: Publicité

PublicitéSupprimer les publicités ?
Revenir en haut
Admin
Administrateur

Hors ligne

Inscrit le: 17 Déc 2010
Messages: 2 350
Localisation: Maine et Loire 49

MessagePosté le: Jeu 1 Nov - 19:08 (2012)    Sujet du message: Tornado 4, quadri de -2kgs apte S1-S3 Répondre en citant

Beau chassis
une seule remarque dommage que le passage des cables et emplacement esc n'est pas été etudié, cela aurai gagné du cable (poids) et en esthetique
Sinon beau jouet
_________________
CNC 600x400 tete Kress. HEXA XL MK officiel, Navy GPS, chassis maison, Nacelle 3 axes maison.
Quad MK, Navy GPS, nacelle gopro,Des cartes chinoises, des moteurs, des Wiicopter, une KK copter un planeur, un Paraglider en conctruction.........
Revenir en haut
dwasselin


Hors ligne

Inscrit le: 07 Jan 2011
Messages: 766
Localisation: saint-malo

MessagePosté le: Jeu 1 Nov - 19:24 (2012)    Sujet du message: Tornado 4, quadri de -2kgs apte S1-S3 Répondre en citant

Avec une platine supérieure plus large voire ronde, il y a moyen de positionner les esc directement face au moteur et de minimiser la longueur des cables..

je crois que le tornado avait été pensé pour du MK, donc des esc montés ensemble sur une platine..

A moi de voir si je peux adapter une ancienne platine ronde ou en prévoir une spécifique...
_________________
Châssis F450, Naza V2,moteurs MT2216-12, esc Dji18a, hélices 11", 3S5100, DX8-AR7000
Black Snapper, Wkm, moteurs AHM BE3608-11, esc mayteck 30Amp, Hélices 13", 4S6000, DX9-AR8000
Avion Finwing Penguin FPV, Motoplaneur Panda
Revenir en haut
Visiter le site web du posteur
Florentf31


Hors ligne

Inscrit le: 14 Avr 2011
Messages: 3 877
Localisation: Toulouse

MessagePosté le: Jeu 1 Nov - 20:04 (2012)    Sujet du message: Tornado 4, quadri de -2kgs apte S1-S3 Répondre en citant

C'est une version 2 du chassis de Simiban ? Car il me semblait qu'ils étaient en quart de cercle au départ , non ?
_________________
Wookong M /X4 650V frame/T-Motor 880kv motors/ 11x4.5 T-Motor prop -> Equipé FPV + nacelle BL et Gopro3 .
Nano quad multiwii
Quad TBS + Naza Lite -> FPV
Twinstar II FPV
Revenir en haut
simiban


Hors ligne

Inscrit le: 15 Juin 2011
Messages: 1 405
Localisation: Strasbourg

MessagePosté le: Jeu 1 Nov - 20:06 (2012)    Sujet du message: Tornado 4, quadri de -2kgs apte S1-S3 Répondre en citant

Luce,


Beau montage Wink


Les cables pourront facilement être raccourcis si besoin etait.


Pour ce qui en est de l'étude d'emplacement ESC et passage de câble. Il y a tellement de pratiques propre à chacun, ESC au dessus, ESC en dessous, Gros moteurs, petits moteurs et j'en passe et des meilleur, que ce n'est pas un 'defaut' d'étude, mais plus un choix.
Ne pas placer de matiere à seul but d'imposer des emplacements à la majeure partie pour ne satisfaire qu'un petit nombre.


Chaque ajout de matiere impacte l'encombrement, et la cible est d'en avoir un mini Smile
Pour le côté esthétique, j'ai abandonné la course au vendeur de casquettes, cela ne me concerne pas, jsuis pas Lagerfeld Smile


Le TORNADO à pour job d'être pratique, pour être joli y a du choix Wink
_________________
http://www.flying-copter.com
https://www.facebook.com/flyingcopter
Revenir en haut
Visiter le site web du posteur MSN Skype
simiban


Hors ligne

Inscrit le: 15 Juin 2011
Messages: 1 405
Localisation: Strasbourg

MessagePosté le: Jeu 1 Nov - 20:08 (2012)    Sujet du message: Tornado 4, quadri de -2kgs apte S1-S3 Répondre en citant

Florentf31 a écrit:
C'est une version 2 du chassis de Simiban ? Car il me semblait qu'ils étaient en quart de cercle au départ , non ?




Affirmatif Wink


C'est la V2 du tornado, les bras en arc ne passaientt pas au delas d'une certaine puissance de moteurs en X8, les contraintes etaient trop forte...
Donc on est repassé à la planche à dessin et aux calculs Wink
_________________
http://www.flying-copter.com
https://www.facebook.com/flyingcopter
Revenir en haut
Visiter le site web du posteur MSN Skype
Eric78


Hors ligne

Inscrit le: 30 Oct 2012
Messages: 28
Localisation: Poissy

MessagePosté le: Jeu 1 Nov - 21:12 (2012)    Sujet du message: Tornado 4, quadri de -2kgs apte S1-S3 Répondre en citant

Y a pas à dire le résultat du montage est très sympa avec cette frame!
Revenir en haut
Visiter le site web du posteur
LOUPBLANC


Hors ligne

Inscrit le: 06 Nov 2011
Messages: 1 087
Localisation: HAUTE SAVOIE

MessagePosté le: Jeu 1 Nov - 21:42 (2012)    Sujet du message: Tornado 4, quadri de -2kgs apte S1-S3 Répondre en citant

ajoute des hélices digne de ce non tu me fait peur avec tes slowfly a la c....!!
j en aie vu casser en vols plusieurs fois avec un quad le résultat n est pas beau a voir !!!
_________________
C'est parce que la vitesse de la lumière est supérieure à celle du son,que certains ont l'air brillant avant d'avoir l'air con..."
Revenir en haut
dwasselin


Hors ligne

Inscrit le: 07 Jan 2011
Messages: 766
Localisation: saint-malo

MessagePosté le: Jeu 1 Nov - 22:00 (2012)    Sujet du message: Tornado 4, quadri de -2kgs apte S1-S3 Répondre en citant

T’inquiètes pas , il est prévu de monter des graupner 11".

j'ai juste eu la flemme de les enlever lors du montage des moteurs.... Razz


et pour les premiers test c'est suffisant... si le quadri est stable et  ne vibre pas avec ces hélices, alors avec les graupner ...!
_________________
Châssis F450, Naza V2,moteurs MT2216-12, esc Dji18a, hélices 11", 3S5100, DX8-AR7000
Black Snapper, Wkm, moteurs AHM BE3608-11, esc mayteck 30Amp, Hélices 13", 4S6000, DX9-AR8000
Avion Finwing Penguin FPV, Motoplaneur Panda
Revenir en haut
Visiter le site web du posteur
jvmolo


Hors ligne

Inscrit le: 18 Mai 2011
Messages: 630
Localisation: Gers

MessagePosté le: Jeu 1 Nov - 22:08 (2012)    Sujet du message: Tornado 4, quadri de -2kgs apte S1-S3 Répondre en citant

Une remarque au passage pour casser l'ambiance: belle réalisation mais la seule électronique qui réponde à 100% àn la législation à ce jour c'est le MK....que ce soit en S1- de 2kg ou plus de 2kg et moins de 4...
_________________
Hexa DJI- Naza sur MK XL- Rabbit quad pour FPV- Quad MK photo
Revenir en haut
MSN
Admin
Administrateur

Hors ligne

Inscrit le: 17 Déc 2010
Messages: 2 350
Localisation: Maine et Loire 49

MessagePosté le: Jeu 1 Nov - 22:24 (2012)    Sujet du message: Tornado 4, quadri de -2kgs apte S1-S3 Répondre en citant

non, le wkm est regulierement accepte par la dgac!!
_________________
CNC 600x400 tete Kress. HEXA XL MK officiel, Navy GPS, chassis maison, Nacelle 3 axes maison.
Quad MK, Navy GPS, nacelle gopro,Des cartes chinoises, des moteurs, des Wiicopter, une KK copter un planeur, un Paraglider en conctruction.........
Revenir en haut
dwasselin


Hors ligne

Inscrit le: 07 Jan 2011
Messages: 766
Localisation: saint-malo

MessagePosté le: Jeu 1 Nov - 22:36 (2012)    Sujet du message: Tornado 4, quadri de -2kgs apte S1-S3 Répondre en citant

actuellement 10 opérateurs en MK, 4 en Dji, les autres sont des balloides ou avions ou equipements spécifiques.

A la date du 10 oct, aucun multi n'a d'autorisation S3, seulement S1.

Liste des opérateurs de travail aérien avec des drones autorisés selon les dispositions en vigueur (mise à jour le 15/10/2012)
NB : cette liste ne contient pas les opérateurs qui auraient pu avoir une autorisation de vol spécifique à un vol d’essai. Elle ne couvre que les scénarios S-1 à S-4.
_________________
Châssis F450, Naza V2,moteurs MT2216-12, esc Dji18a, hélices 11", 3S5100, DX8-AR7000
Black Snapper, Wkm, moteurs AHM BE3608-11, esc mayteck 30Amp, Hélices 13", 4S6000, DX9-AR8000
Avion Finwing Penguin FPV, Motoplaneur Panda
Revenir en haut
Visiter le site web du posteur
jvmolo


Hors ligne

Inscrit le: 18 Mai 2011
Messages: 630
Localisation: Gers

MessagePosté le: Ven 2 Nov - 07:39 (2012)    Sujet du message: Tornado 4, quadri de -2kgs apte S1-S3 Répondre en citant

Admin a écrit:
non, le wkm est regulierement accepte par la dgac!!


Oui je sais mais ce n'est pas pour ça qu'il est conforme. Il manque des fonctions qui sont demandées dans les arrêtés. La DGAC n'homologue pas, elle réceptionne les éléments , vérifie que la déclaration de conformité de l'exploitant est presente, et accuse réception.
 En cas de problème, d'accident c'est ce qui a été déposé qui fera foi et je doute que les assurances couvrent quoi que soit si par exemple l'appareil sort du périmètre et vas s'écraser sur une voiture. Il est exigé dans les arrêtés que soit forcé l'atterrissage dans ce cas de figure (article 2.2.1), de même le blocage d'altitude n'existe pas (article 2.2.1):
2.2.1. Les aéronefs télépilotés hormis ceux de catégorie G et hormis les aérostats de catégorie C sont équipés d'un capteur barométrique permettant au télépilote de connaître l'altitude à laquelle il l'utilise, afin de ne pas dépasser les hauteurs maximales de vol prescrites par la réglementation. Un dispositif empêche l'aéronef de dépasser la hauteur maximale prévue pour un vol donné. Ce dispositif fonctionne, y compris dans les cas de panne de la liaison de commande et de contrôle.
2.2.2. Les aéronefs télépilotés hormis ceux de catégorie G et hormis les aérostats de catégorie C sont équipés d'un dispositif fail-crash permettant de forcer un atterrissage dès que la mise en œuvre de l'aéronef sort d'un volume d'espace déterminé, y compris dans les cas de panne de la liaison de commande et de contrôle.



Dans la configuration actuelle, il n'est pas dans les clous. Ce n'est qu'une question logicielle qui peut et facilement réglée, mais vont ils le faire? Idem chez zéros av
_________________
Hexa DJI- Naza sur MK XL- Rabbit quad pour FPV- Quad MK photo
Revenir en haut
MSN
Florentf31


Hors ligne

Inscrit le: 14 Avr 2011
Messages: 3 877
Localisation: Toulouse

MessagePosté le: Ven 2 Nov - 08:38 (2012)    Sujet du message: Tornado 4, quadri de -2kgs apte S1-S3 Répondre en citant

Je me fais pas de souci pour DJI ils savent s'adapter bien plus vite que d'autres....
_________________
Wookong M /X4 650V frame/T-Motor 880kv motors/ 11x4.5 T-Motor prop -> Equipé FPV + nacelle BL et Gopro3 .
Nano quad multiwii
Quad TBS + Naza Lite -> FPV
Twinstar II FPV
Revenir en haut
jvmolo


Hors ligne

Inscrit le: 18 Mai 2011
Messages: 630
Localisation: Gers

MessagePosté le: Ven 2 Nov - 09:42 (2012)    Sujet du message: Tornado 4, quadri de -2kgs apte S1-S3 Répondre en citant

Peut être mais le décret est du 12 mai, 6 mois sont passés et rien ne sort.
Dans une démarche de dépôt à la DGAC, il vaut mieux jouer, pour l'instant, un dossier MK.
Pour info, les démarches en S3 devraient bientôt évoluer vers la simplification, car il faut beaucoup de moyens humains pour homologuer une machine en s3 et plus de 2 kg ( dossier technique et autre)
_________________
Hexa DJI- Naza sur MK XL- Rabbit quad pour FPV- Quad MK photo
Revenir en haut
MSN
