MessagePosté le: Lun 1 Avr - 16:34 (2013)    Sujet du message: Very simple gimbal Répondre en citant

Salut a tous,


Comme je le disais sur le forum d'a coté, je viens de finir un proto , tres simple, tres compact, tres leger......tres efficace de nacelle direct drive.
L'equilibrage du roll se fait en faisant coulisser le bras sur les axes en tube carbone
Pour le pitch, la caisse en plastique est dediée à la gopro 3 et est deja equilibrée à la conception ( j'ai aussi fait une version pour la gopro 2) .La camera s'encastre dans la caisse et la partie du haut est l'emplacement de l'imu.

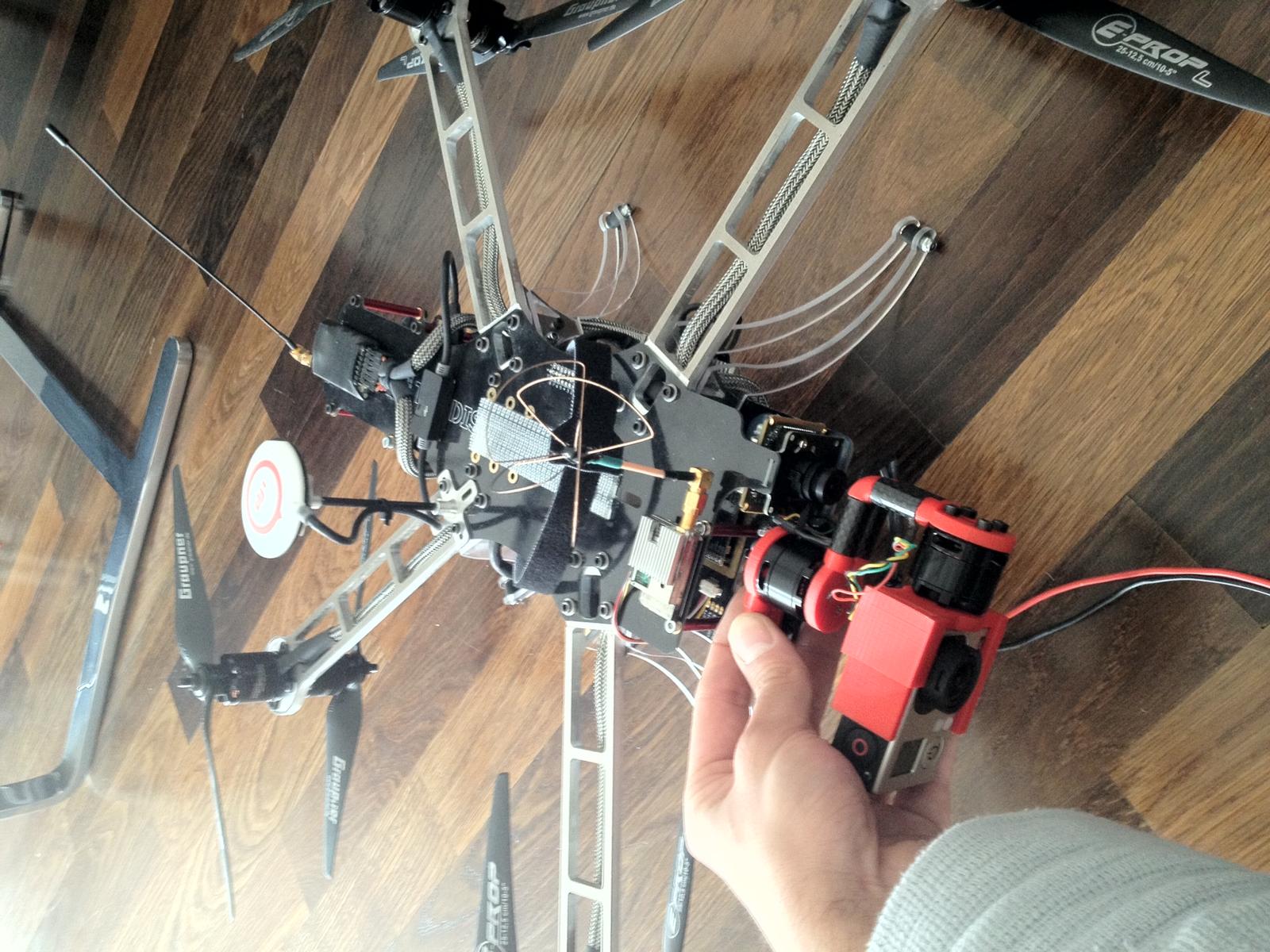

Voici quelques photos:




Et meme une petite video pour montrer ce que ca peut donner sans reglage approfondi
https://vimeo.com/63090085


J'espere que ce proto pourra vous inspirer pour faire le votre , n'hesitez pas à me faire vos remarques ca me fera toujours plaisir surtout si vous trouvez des choses à améliorer! ;-)
J'ai aussi sorti pas mal de pieces plastiques en trop donc si vous voulez un petit kit ca peut se faire par MP
_________________
Octo MK avec NC,GPS 1 et compass
Revenir en haut
Publicité






MessagePosté le: Lun 1 Avr - 16:34 (2013)    Sujet du message: Publicité

PublicitéSupprimer les publicités ?
Revenir en haut
Florentf31


Hors ligne

Inscrit le: 14 Avr 2011
Messages: 3 877
Localisation: Toulouse

MessagePosté le: Lun 1 Avr - 16:43 (2013)    Sujet du message: Very simple gimbal Répondre en citant

C'est toi qui a une imprimante 3D sur Toulouse qui a fait des pièces pour Panza (Bruce)  Mr. Green



Pour ta nacelle c'est inspiré du modèle RCG ? : http://achetechinois.xooit.fr/t1878-Genie-russe-quelques-roubles.htm?start=420
_________________
Wookong M /X4 650V frame/T-Motor 880kv motors/ 11x4.5 T-Motor prop -> Equipé FPV + nacelle BL et Gopro3 .
Nano quad multiwii
Quad TBS + Naza Lite -> FPV
Twinstar II FPV


Dernière édition par Florentf31 le Lun 1 Avr - 17:30 (2013); édité 2 fois
Revenir en haut
Penchy


Hors ligne

Inscrit le: 25 Nov 2012
Messages: 773
Localisation: Toulouse

MessagePosté le: Lun 1 Avr - 17:18 (2013)    Sujet du message: Very simple gimbal Répondre en citant

Belle réalisation, et belle vidéo Okay système simple et réglable, bravo.
Tu peux nous donner le poid et nous dire quelle carte tu utilise ?
_________________
Hitec Aurora9
Quadricoptère Frame Tarot Iron Man x650, moteurs T-Motor MT3506-25, ESC HK Afro, Naza+GPS, LiPo Zippy 4S 20C 5000, hélices carbonse T-Motor 12x4,5
FPV: Mini OSD DJI, TX DJI 630mW
Nacelle brushless Tarot 2D
Revenir en haut
Panza


Hors ligne

Inscrit le: 27 Mai 2012
Messages: 818
Localisation: Toulouse

MessagePosté le: Lun 1 Avr - 17:49 (2013)    Sujet du message: Very simple gimbal Répondre en citant

oui c'est lui !!!!
_________________
Un F450NazaLiGHT brillera toujours plus qu'un A320 en finale - Vidéos : http://youtube.fr/volorange31
Revenir en haut
Visiter le site web du posteur
Florentf31


Hors ligne

Inscrit le: 14 Avr 2011
Messages: 3 877
Localisation: Toulouse

MessagePosté le: Lun 1 Avr - 17:52 (2013)    Sujet du message: Very simple gimbal Répondre en citant

Oui je viens d'aller sur son site et j'ai reconnu la personne (nous nous étions croisé a proximité du Wake a Sesquière)
_________________
Wookong M /X4 650V frame/T-Motor 880kv motors/ 11x4.5 T-Motor prop -> Equipé FPV + nacelle BL et Gopro3 .
Nano quad multiwii
Quad TBS + Naza Lite -> FPV
Twinstar II FPV
Revenir en haut
la loutre


Hors ligne

Inscrit le: 17 Juin 2011
Messages: 32
Localisation: Toulouse

MessagePosté le: Lun 1 Avr - 18:42 (2013)    Sujet du message: Very simple gimbal Répondre en citant

oui c'est moi  Mort de Rire


alors pour le poids


Caisse gopro3: 10g
Bras lateral : 13g
Bras de fixation vertical avec support moteur et entretoise plastique 26g
Donc on est a 49 g sans les moteurs, la camera et la visserie et l'imu, leger ,non?



De plus j'utilise un plastique rigide ce qui me permet d'optimiser la quantité de matiere en gerant la densité de remplissage des pieces.
_________________
Octo MK avec NC,GPS 1 et compass
Revenir en haut
Florentf31


Hors ligne

Inscrit le: 14 Avr 2011
Messages: 3 877
Localisation: Toulouse

MessagePosté le: Lun 1 Avr - 18:49 (2013)    Sujet du message: Very simple gimbal Répondre en citant

ca reste correct mais plus lourd que du full carbone.


en tout cas j'aime le principe.
_________________
Wookong M /X4 650V frame/T-Motor 880kv motors/ 11x4.5 T-Motor prop -> Equipé FPV + nacelle BL et Gopro3 .
Nano quad multiwii
Quad TBS + Naza Lite -> FPV
Twinstar II FPV
Revenir en haut
la loutre


Hors ligne

Inscrit le: 17 Juin 2011
Messages: 32
Localisation: Toulouse

MessagePosté le: Lun 1 Avr - 19:26 (2013)    Sujet du message: Very simple gimbal Répondre en citant

merci :-)
qu'est ce que t'entends par full carbone? meme  sur la cinestar y'a du plastique pour les entretoise de fixation, le full carbone ca n'existe pas je pense
_________________
Octo MK avec NC,GPS 1 et compass
Revenir en haut
Florentf31


Hors ligne

Inscrit le: 14 Avr 2011
Messages: 3 877
Localisation: Toulouse

MessagePosté le: Lun 1 Avr - 19:32 (2013)    Sujet du message: Very simple gimbal Répondre en citant

Je sous entendais ce type de nacelle : http://achetechinois.xooit.fr/t2506-Precommande-nacelle-gorpo.htm
A l'exception des vis.


je viens d'en monter une et j'en ai pour 220Gr tout compris, moteurs, carte de ctrl, IMU gopro.
[Edit] je me suis planté dans mes calcul ta nacelle est légère j'avais pas compté le 49g en poid total mais en plus du reste Mort de Rire

Mais niveau rigidité la tienne est forcément meilleure
_________________
Wookong M /X4 650V frame/T-Motor 880kv motors/ 11x4.5 T-Motor prop -> Equipé FPV + nacelle BL et Gopro3 .
Nano quad multiwii
Quad TBS + Naza Lite -> FPV
Twinstar II FPV
Revenir en haut
Florentf31


Hors ligne

Inscrit le: 14 Avr 2011
Messages: 3 877
Localisation: Toulouse

MessagePosté le: Lun 1 Avr - 20:04 (2013)    Sujet du message: Very simple gimbal Répondre en citant

L'imu n'est pas centré sur l'objectif ?
On ne peu pas connecter de câble sur la Gopro a moins de modifier ton "clip Gopro" avec un simple trou pour accéder au bouton play et dans ce cas la monter dans l'autre sens
_________________
Wookong M /X4 650V frame/T-Motor 880kv motors/ 11x4.5 T-Motor prop -> Equipé FPV + nacelle BL et Gopro3 .
Nano quad multiwii
Quad TBS + Naza Lite -> FPV
Twinstar II FPV
Revenir en haut
MacArell


Hors ligne

Inscrit le: 23 Mar 2012
Messages: 1 148
Localisation: Toulouse

MessagePosté le: Lun 1 Avr - 20:53 (2013)    Sujet du message: Very simple gimbal Répondre en citant

Salut Wink finalement je cherche une nacelle et le DIY me parait le mieux pour l'instant Rolling Eyes
je chercher un moyen pour faire une nacelle pour ma Boscam HD19, penses-tu qu'il y a moyen d'adapter ta nacelle pour une Boscam?
http://helicomicro.com/camera-boscam-hd19-le-test/


_________________
« Groland, Je Mourrirai Pour Toi ! »
Revenir en haut
la loutre


Hors ligne

Inscrit le: 17 Juin 2011
Messages: 32
Localisation: Toulouse

MessagePosté le: Lun 1 Avr - 21:03 (2013)    Sujet du message: Very simple gimbal Répondre en citant

Florentf31 a écrit:
L'imu n'est pas centré sur l'objectif ?
On ne peu pas connecter de câble sur la Gopro a moins de modifier ton "clip Gopro" avec un simple trou pour accéder au bouton play et dans ce cas la monter dans l'autre sens





si ca bouge pas à droite de la caméra , l'objectif aussi ne bouge pas ;-) à priori, mais tu peux aussi le fixer centré dessus si tu veux


non la caisse s'arrete juste avant le bouton, donc le bouton est accessible meme avec la caisse
Pour le retour video , il se fait via le port arrière ce qui permet de mieux placer la caméra ;-)
Florentf31 a écrit:




_________________
Octo MK avec NC,GPS 1 et compass
Revenir en haut
la loutre


Hors ligne

Inscrit le: 17 Juin 2011
Messages: 32
Localisation: Toulouse

MessagePosté le: Lun 1 Avr - 21:07 (2013)    Sujet du message: Very simple gimbal Répondre en citant

MacArell a écrit:
Salut Wink finalement je cherche une nacelle et le DIY me parait le mieux pour l'instant Rolling Eyes
je chercher un moyen pour faire une nacelle pour ma Boscam HD19, penses-tu qu'il y a moyen d'adapter ta nacelle pour une Boscam?
http://helicomicro.com/camera-boscam-hd19-le-test/




A priori ca semble pas plus compliqué, j'ai le temps donc donne moi les dimensions de ta caméra si tu veux je fais un premier proto et après on ajustera le boitier pour que la camera soit équilibrée
je suis sur toulouse aussi contacte moi par mp si tu veux qu'on se voit
_________________
Octo MK avec NC,GPS 1 et compass
Revenir en haut
MacArell


Hors ligne

Inscrit le: 23 Mar 2012
Messages: 1 148
Localisation: Toulouse

MessagePosté le: Mar 2 Avr - 09:32 (2013)    Sujet du message: Very simple gimbal Répondre en citant

Ok merci j'attend de recevoir mes moteurs RCtimer et je te donnerai toute les dimensions (je pense qu'il y aura un problème d'équilibrage/centrage de l'objectif)

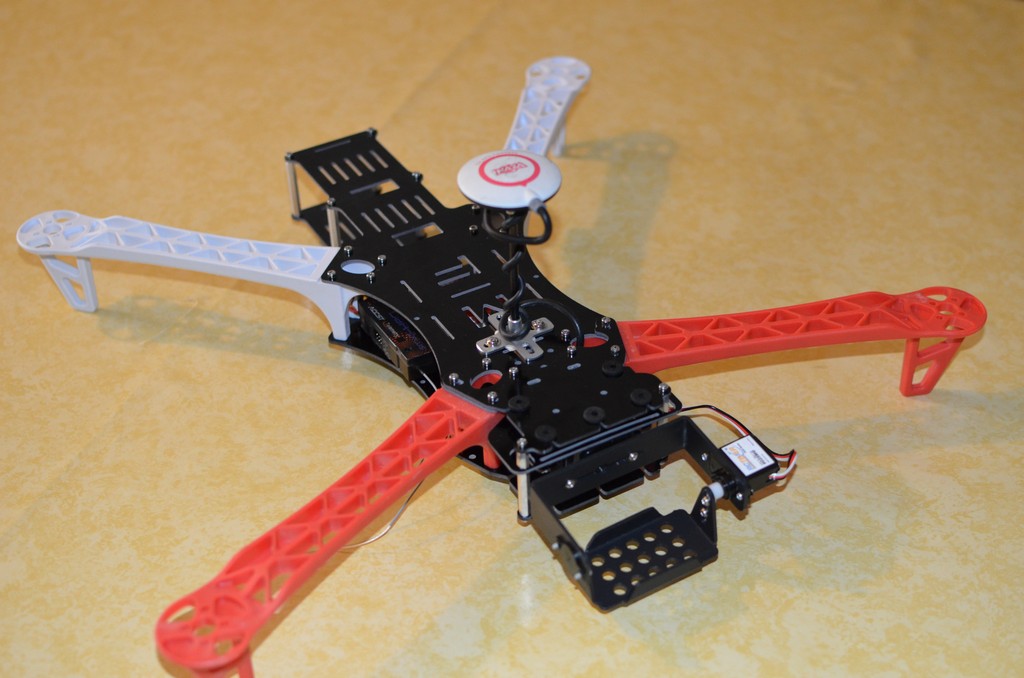

As-tu pensais avec Bruce à adapter cette nacelle au quad style QAV400 et autre TBS? c'est à dire comme ça:

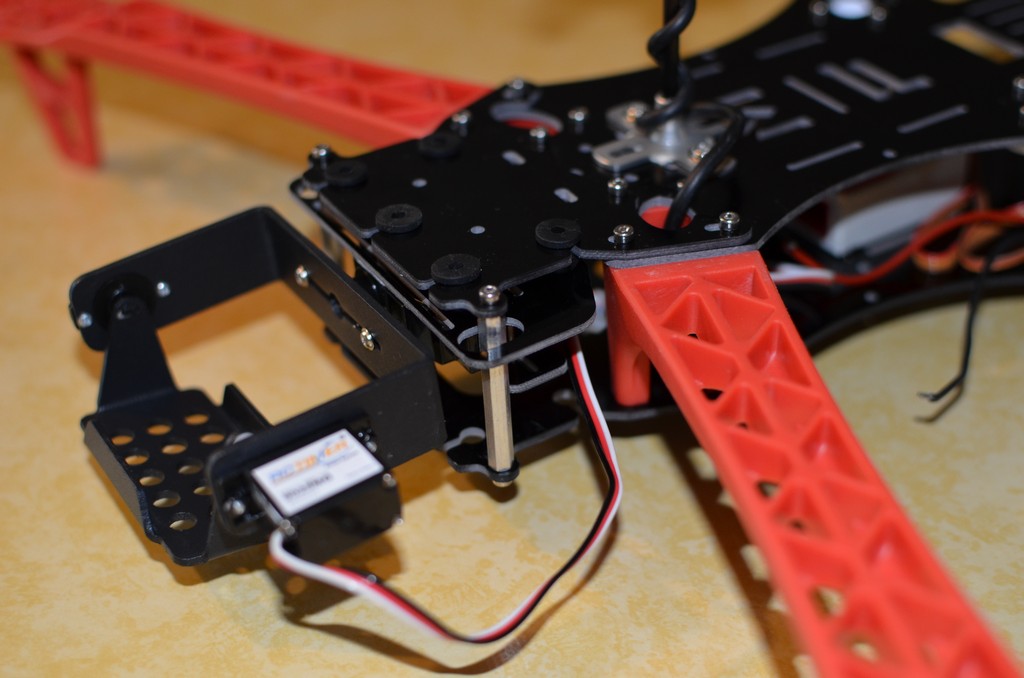

Pour ma part j'ai un chassis dans ce style:
