Construction nacelle DSLR
Aller à la page: 1, 2, 3, 4  >

Poster un nouveau sujet   Répondre au sujet    ACHETER CHINOIS? c'est possible! Index du Forum -> MULTIROTORS ET MODELISME -> Nacelles photo-vidéo
Sujet précédent :: Sujet suivant
Auteur Message
mizou51


Hors ligne

Inscrit le: 21 Mai 2013
Messages: 370
Localisation: Grenoble

MessagePosté le: Mer 10 Juil - 23:50 (2013)    Sujet du message: Construction nacelle DSLR Répondre en citant

Messieurs,


Apres quelques recherches sur le design, je penche sur un roll avec axe et roulements comme sur la cinestar. Cependant je ne vois pas comment ils fixent l'axe en entrainement....

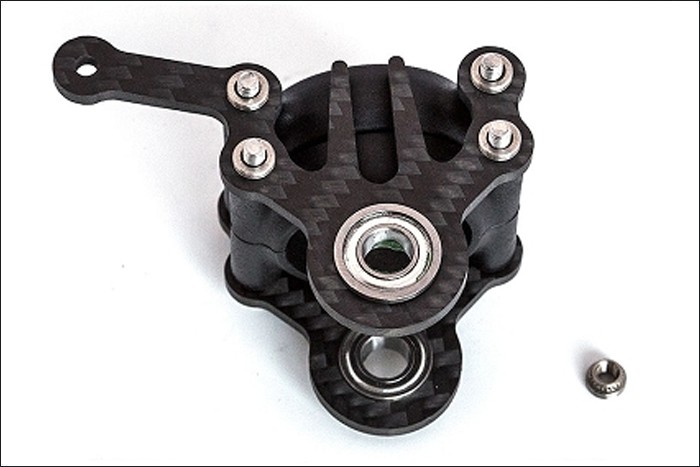

Je vois bien que le tube de support roll a 2 roulements:



Mais apres il passent un axe dedans et comment cet axe est il fixé au tube horizontal apres????? par la poulie crantée qui maintient l'axe (vis taraudée par exemple) puis la poulie est fixé par des vis sur une plaque de la barre horizontale???


Je ne sais pas encore si je pars sur un entrainement direct avec un axe moteur traversant et donc ce type de design...
_________________
DroneCamDesign spécialiste en réalisation de chassis S1 à S3, du micro FPV à l'octo 3axes DSLR, de plaques adaptatrices... Chassis réalisés en carbone et découpés CNC.

https://www.facebook.com/drone.camdesign
Revenir en haut
Publicité






MessagePosté le: Mer 10 Juil - 23:50 (2013)    Sujet du message: Publicité

PublicitéSupprimer les publicités ?
Revenir en haut
willmodelisme


Hors ligne

Inscrit le: 13 Mar 2013
Messages: 71

MessagePosté le: Jeu 11 Juil - 18:39 (2013)    Sujet du message: Construction nacelle DSLR Répondre en citant

Si cela peut t'aider, voici ma version en cours de montage:



Moteur RC timer 5010 avec changement d'axe plus long, 2 roulements pour supporter le poids de l'EOS 700D.

L'axe du moteur traversera le tube vertical de la nacelle.

La partie Tilt sera fixée sur la cage du moteur.
Revenir en haut
Beunsr


Hors ligne

Inscrit le: 14 Mar 2013
Messages: 136

MessagePosté le: Jeu 11 Juil - 21:03 (2013)    Sujet du message: Construction nacelle DSLR Répondre en citant

Oh c'est beau !!!  Very Happy
_________________
Gaui 500 NAZA MX20 FATSHARK
OCTO CINESTAR
Revenir en haut
mizou51


Hors ligne

Inscrit le: 21 Mai 2013
Messages: 370
Localisation: Grenoble

MessagePosté le: Jeu 11 Juil - 22:00 (2013)    Sujet du message: Construction nacelle DSLR Répondre en citant

ok will merci pour ta photo.


Donc le corps noir du moteur sera fixe par rapport au support de la nacelle et au tube vertical c'est ca. L'axe du moteur lui tourne t il avec cette partie noire?


Concernant ton tube vertical il sera monté avec roulements sur l'axe c'est ca?




je suis un peu à la rue sur le design j'avoue je trouve pas simple de faire qque chose de simple justement ;-)


je me verrais bien faire de petites pieces en alu juste pour maintenir mes roulements et simplifier le montage donc je sais pas trop.
_________________
DroneCamDesign spécialiste en réalisation de chassis S1 à S3, du micro FPV à l'octo 3axes DSLR, de plaques adaptatrices... Chassis réalisés en carbone et découpés CNC.

https://www.facebook.com/drone.camdesign
Revenir en haut
simiban


Hors ligne

Inscrit le: 15 Juin 2011
Messages: 1 405
Localisation: Strasbourg

MessagePosté le: Jeu 11 Juil - 23:46 (2013)    Sujet du message: Construction nacelle DSLR Répondre en citant

Bien joué Will Wink


ça fait plaisir de voir que les conseils servent Smile


Tu l'as trouvé cet axe de qui dépasse d'au moins 50 mm ?


Mais je lis quoi plus loin ? Tu vas pas utiliser de roulement en Tilt ? Alors que tu pourrais faire le même principe...Je te déconseil, surtout pour du lourd Wink
_________________
http://www.flying-copter.com
https://www.facebook.com/flyingcopter
Revenir en haut
Visiter le site web du posteur MSN Skype
nisouck


Hors ligne

Inscrit le: 20 Mar 2012
Messages: 295
Localisation: Lillois - Belgique

MessagePosté le: Ven 12 Juil - 07:26 (2013)    Sujet du message: Construction nacelle DSLR Répondre en citant

@willmodelisme


Très belle réalisation; la classe!


Okay   Okay   Okay   Okay
_________________
Chassis MK Hexa XL - DJI WK Moteurs A3536-LE, Esc 30A RC Timer flashé Graupner 11*5.
Chassis Droidworx Hexa XL Moteurs AXI 2814/22, Dualsky 30A et Xoar 13*6.
S800, nacelle Cinéstar, 2xRadian
Radio MX-20.
Revenir en haut
willmodelisme


Hors ligne

Inscrit le: 13 Mar 2013
Messages: 71

MessagePosté le: Ven 12 Juil - 07:27 (2013)    Sujet du message: Construction nacelle DSLR Répondre en citant

Oui, merci encore simiban.
Le problème est que je ne trouve pas de solution pour utiliser l'axe en entrainement.
J'ai essayé des porte-hélices du commerce mais ça ne marche pas.
Revenir en haut
simiban


Hors ligne

Inscrit le: 15 Juin 2011
Messages: 1 405
Localisation: Strasbourg

MessagePosté le: Ven 12 Juil - 08:41 (2013)    Sujet du message: Construction nacelle DSLR Répondre en citant

Tu n'as souvent pas d'autres choix que de passer par un tour et te faire un axe d'accouplement sur mesure. Enfin c'est comme cela que je faisais souvent.
Mais l'impression 3D est aussi une piste à suivre, les contrainte sur ces pieces sont assez minime avec les roulements bien placé et le plastique fait l'affaire Wink
_________________
http://www.flying-copter.com
https://www.facebook.com/flyingcopter
Revenir en haut
Visiter le site web du posteur MSN Skype
willmodelisme


Hors ligne

Inscrit le: 13 Mar 2013
Messages: 71

MessagePosté le: Ven 12 Juil - 08:43 (2013)    Sujet du message: Construction nacelle DSLR Répondre en citant

C'est ce que tu as fais ? Impression 3D
Revenir en haut
simiban


Hors ligne

Inscrit le: 15 Juin 2011
Messages: 1 405
Localisation: Strasbourg

MessagePosté le: Ven 12 Juil - 12:19 (2013)    Sujet du message: Construction nacelle DSLR Répondre en citant

Je suis passé par le tour sur de la barre en alu, puis j'ai testé l'impression 3D. Je trouve cela mieux.
Donc j'adopte Smile
_________________
http://www.flying-copter.com
https://www.facebook.com/flyingcopter
Revenir en haut
Visiter le site web du posteur MSN Skype
willmodelisme


Hors ligne

Inscrit le: 13 Mar 2013
Messages: 71

MessagePosté le: Sam 13 Juil - 19:17 (2013)    Sujet du message: Construction nacelle DSLR Répondre en citant

Bon je vais honteusement te copier je pense.
J'ai dessiné et commandé sur sculpteo une pièce pour l'axe en entrainement du Roll.

Peux tu me donner (en MP si tu préfères) les ref du roulement de tilt (coté opposé au moteur) ?
Revenir en haut
mizou51


Hors ligne

Inscrit le: 21 Mai 2013
Messages: 370
Localisation: Grenoble

MessagePosté le: Sam 13 Juil - 21:05 (2013)    Sujet du message: Construction nacelle DSLR Répondre en citant

Au niveau tarif ca donne quoi sur des imprimantes 3D ???

Car j'ai la CNC mais pas de tour donc pas facile à vrai dire...
_________________
DroneCamDesign spécialiste en réalisation de chassis S1 à S3, du micro FPV à l'octo 3axes DSLR, de plaques adaptatrices... Chassis réalisés en carbone et découpés CNC.

https://www.facebook.com/drone.camdesign
Revenir en haut
willmodelisme


Hors ligne

Inscrit le: 13 Mar 2013
Messages: 71

MessagePosté le: Sam 13 Juil - 21:50 (2013)    Sujet du message: Construction nacelle DSLR Répondre en citant

Chez sculptéo ça dépend des dimensions de ta pièce.
Une fois téléchargée, le site te donne un prix.
Revenir en haut
mizou51


Hors ligne

Inscrit le: 21 Mai 2013
Messages: 370
Localisation: Grenoble

MessagePosté le: Sam 13 Juil - 21:57 (2013)    Sujet du message: Construction nacelle DSLR Répondre en citant

OK ca marche j'essayerai de faire une simu alors ca peut le faire
_________________
DroneCamDesign spécialiste en réalisation de chassis S1 à S3, du micro FPV à l'octo 3axes DSLR, de plaques adaptatrices... Chassis réalisés en carbone et découpés CNC.

https://www.facebook.com/drone.camdesign
Revenir en haut
mizou51


Hors ligne

Inscrit le: 21 Mai 2013
Messages: 370
Localisation: Grenoble

MessagePosté le: Dim 14 Juil - 19:46 (2013)    Sujet du message: Construction nacelle DSLR Répondre en citant

Messieurs,

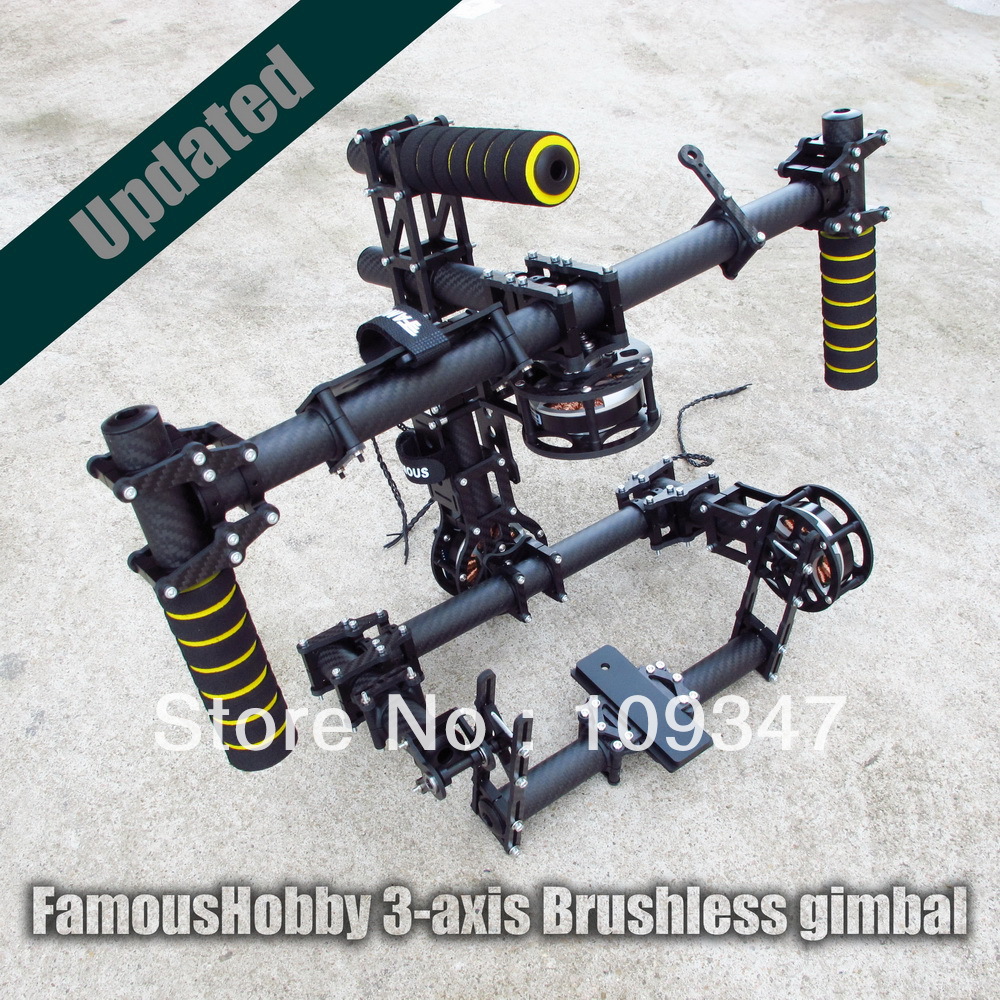

Je suis tombé la dessus c'est interessant mais avez vous une idée du comment ils ont monté ca ??? le type de roulement et d'axe ils ont pris:

_________________
DroneCamDesign spécialiste en réalisation de chassis S1 à S3, du micro FPV à l'octo 3axes DSLR, de plaques adaptatrices... Chassis réalisés en carbone et découpés CNC.

https://www.facebook.com/drone.camdesign
Revenir en haut
