Voici mon petit projet de la semaine!


Par rapport au projet initial de l'auteur j'ai veillé à faire une croix (croisement des bras moteurs) sans aucune coupure des fibres de carbone pour obtenir de la rigidité maximale...Je prendrais du biaxial avec les fibres dans les axes des bras. Je vous montrerai sur les photos.


Sur la frame j'ai des trous pour 4 pieds aux extérieurs, 4 trous supplémentaires au cas ou je veuille fixer quelque chose en dessous, et des évidements pour passer 2 straps pour la batterie.

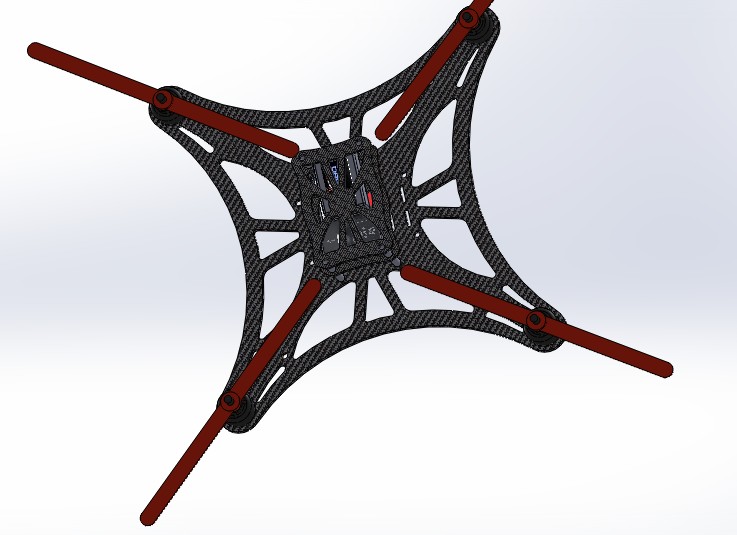

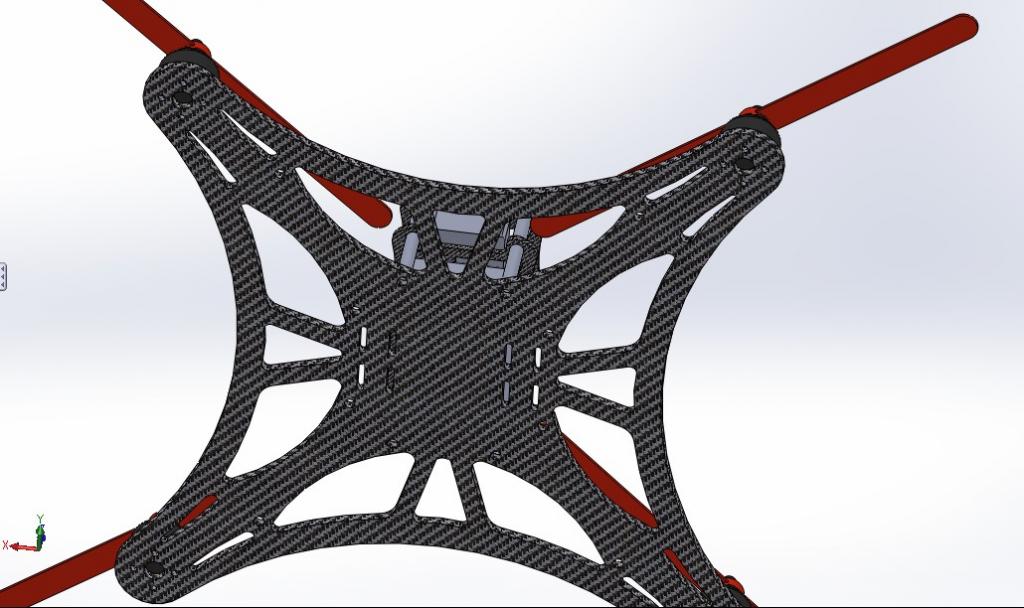

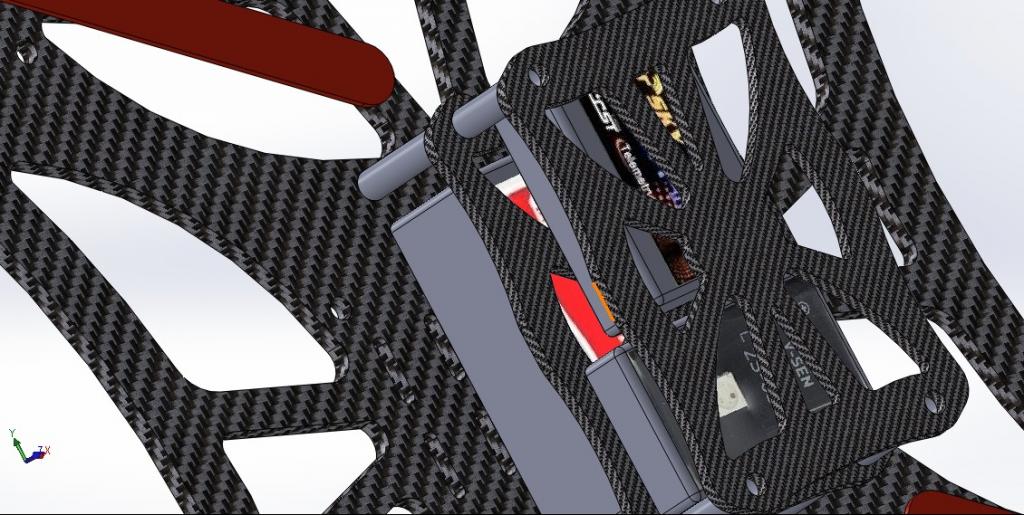

Hier soir CAO pendant 2 heures....et commande des pieces. J'attends mon TX, mon naza lite, mes moteurs et ESC et hop je vous ferais quelques photos.







_________________
DroneCamDesign spécialiste en réalisation de chassis S1 à S3, du micro FPV à l'octo 3axes DSLR, de plaques adaptatrices... Chassis réalisés en carbone et découpés CNC.

https://www.facebook.com/drone.camdesign
Revenir en haut
Publicité






MessagePosté le: Lun 4 Nov - 21:24 (2013)    Sujet du message: Publicité

PublicitéSupprimer les publicités ?
Revenir en haut
mizou51


Hors ligne

Inscrit le: 21 Mai 2013
Messages: 370
Localisation: Grenoble

MessagePosté le: Mar 5 Nov - 20:57 (2013)    Sujet du message: Design type ECKS Répondre en citant

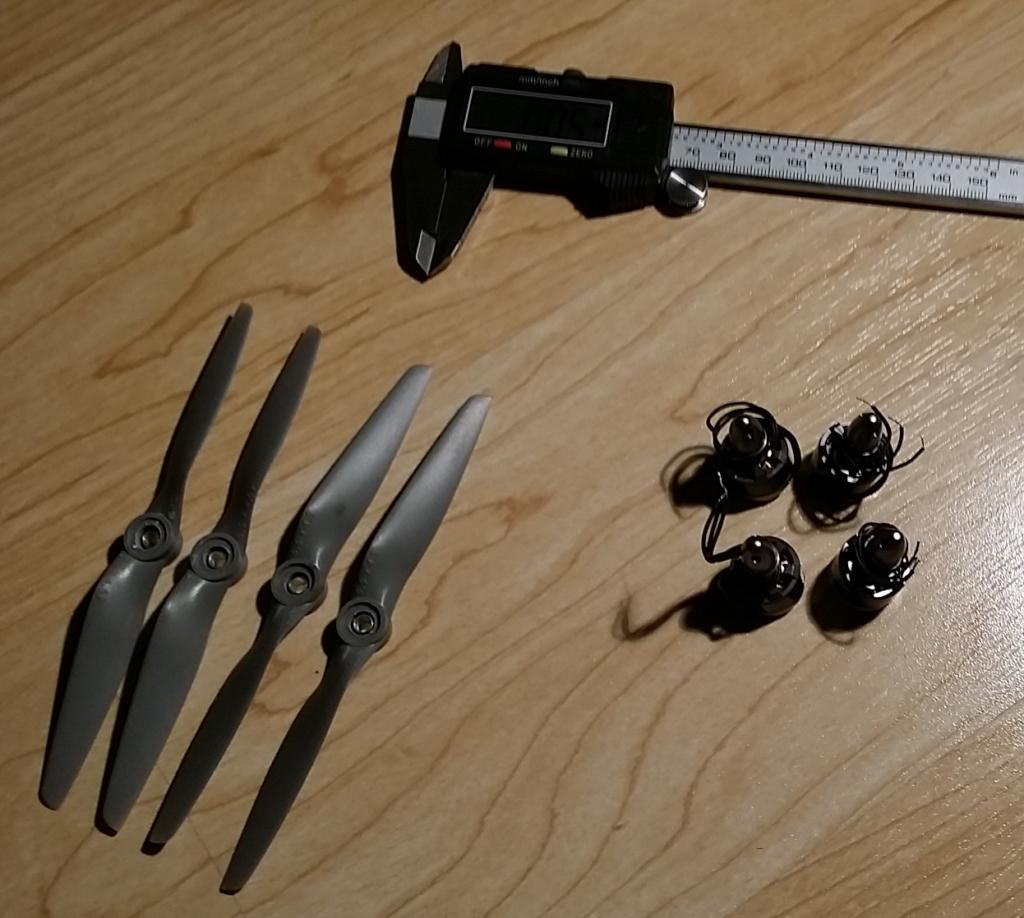

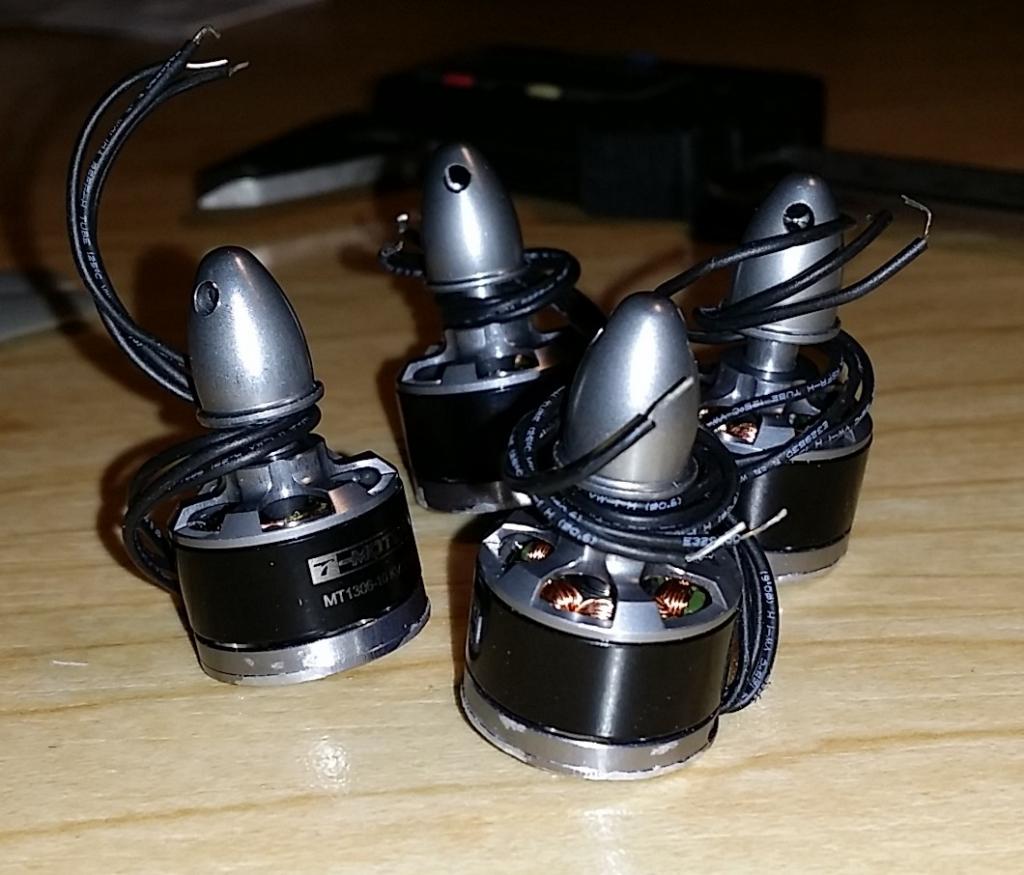

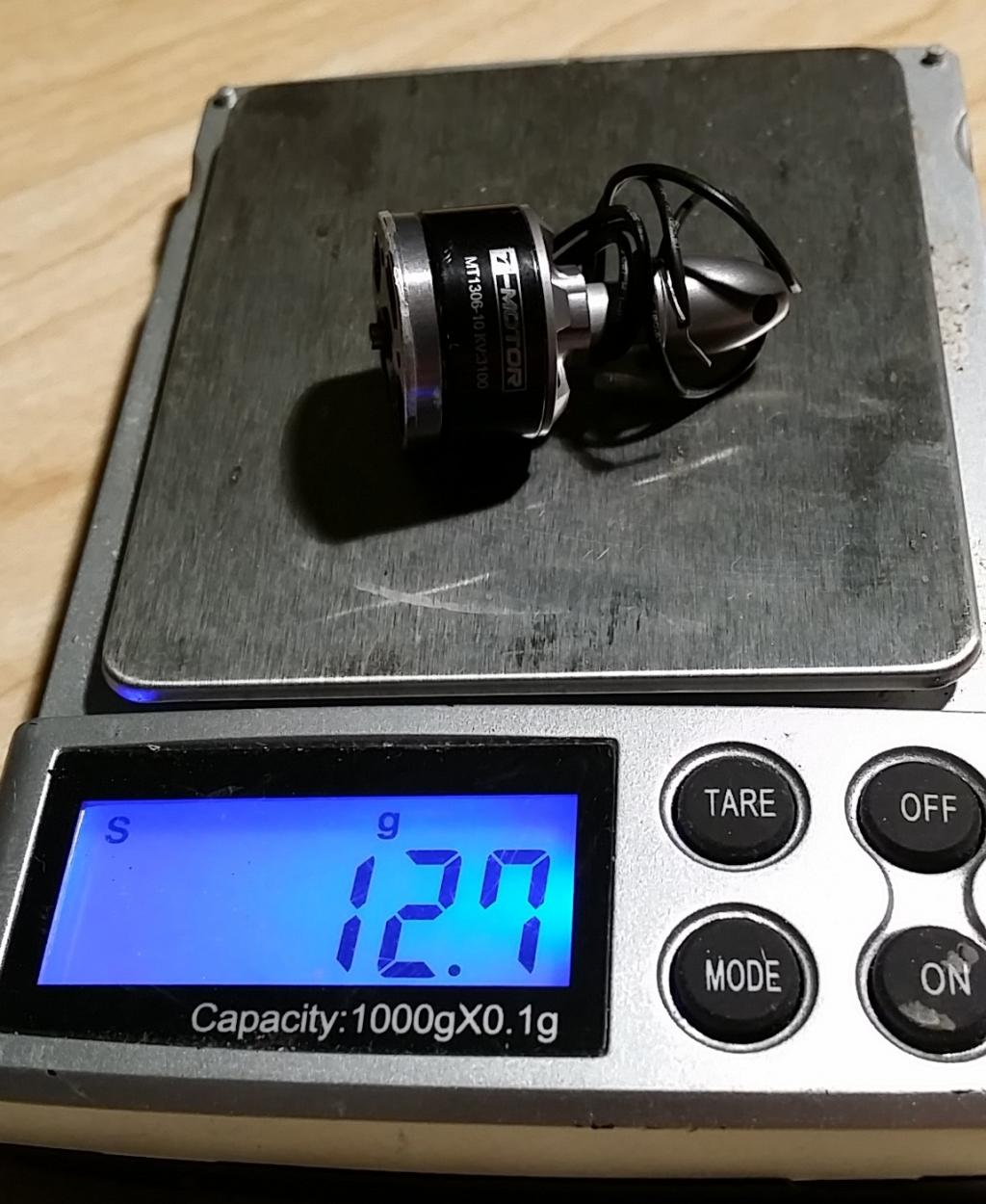

les moteurs sont là c'est du micro micro haha j'avais jamais vu aussi fin et petit ;-)








_________________
DroneCamDesign spécialiste en réalisation de chassis S1 à S3, du micro FPV à l'octo 3axes DSLR, de plaques adaptatrices... Chassis réalisés en carbone et découpés CNC.

https://www.facebook.com/drone.camdesign
Revenir en haut
mizou51


Hors ligne

Inscrit le: 21 Mai 2013
Messages: 370
Localisation: Grenoble

MessagePosté le: Mer 6 Nov - 19:49 (2013)    Sujet du message: Design type ECKS Répondre en citant

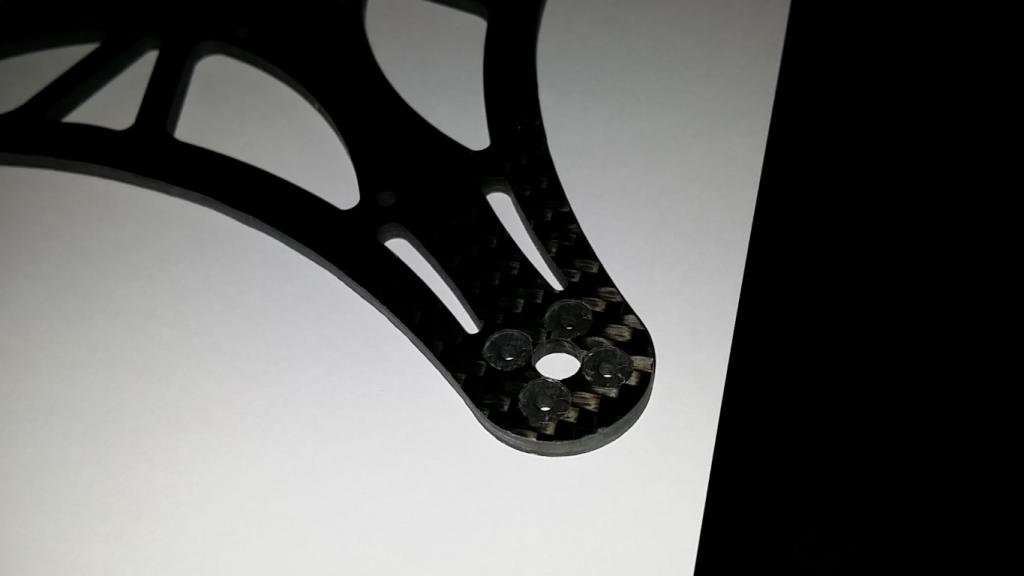

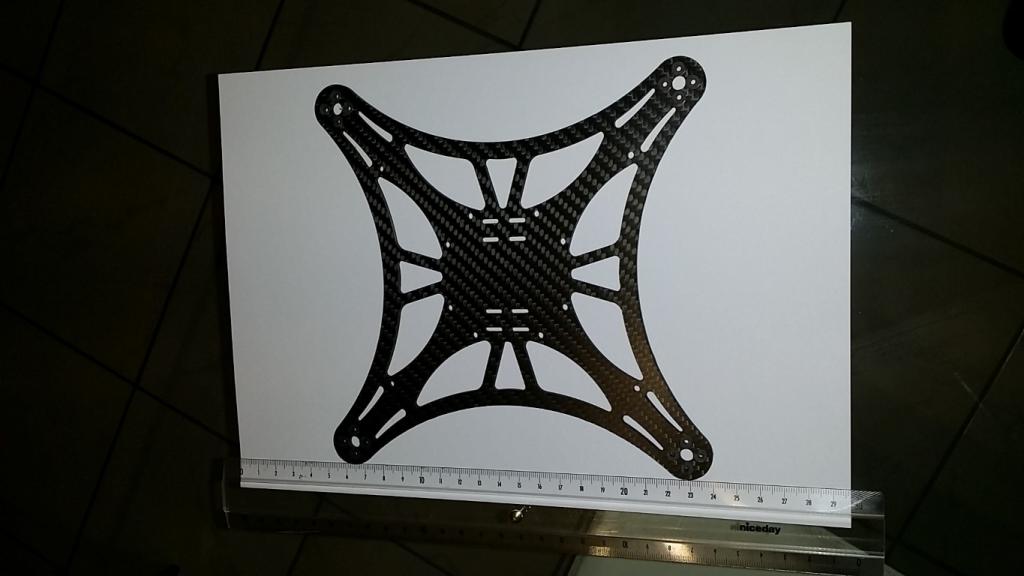

bon alors au final j'ai fait les découpes....

Par contre j'avais pas de carbone 3mm biaxial en assez large arghhhh alors j'ai fais un test en ne mettant pas les fibres dans le bon sens (j'avais maxi 24x24cm il me fallait du 27x27cm si je voulais bien orienter les fibres...

Alors le resultat est propre par contre en effet c'est pas top en rigidité, je connais pas la poussée de ce type de micro moteur mais c'est un peu mou en 3mm, par contre dans le sens des fibres la j'ai aucune flexion du coup je vais devoir en refaire une dans le bon sens quand j'aurais la bonne plaque de carbone.

J'ai évidé un peu les trous de fix des moteurs car je n'avais que de petites vis en M2 donc si je veux 2mm de filets dans le moteur bah je devais évider un chouilla chaque trou.

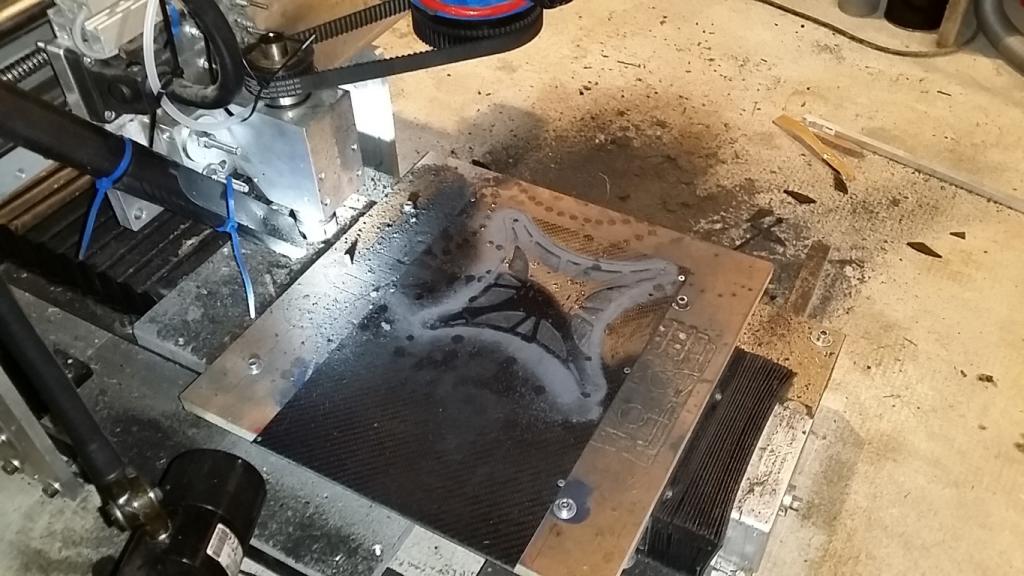

Découpe lente cette fois (fraise de 2mm oblige environ 25min de coupe tout de meme) d'habitude avec la fraise de 3mm à 300mm/min ca dépote en plus j'ai fais en 2 passes histoire de pas casser la fraise car la derniere fois aussi bah la fraise est restée dans le carbone et la CNC a continuer le déplacement Laughing

Allez quelques photos



Une fois la frame montée et testée je peux en débiter une paire pour des interessés avec un forfait découpe à 30€ par exemple...si y'a des interessés...
_________________
DroneCamDesign spécialiste en réalisation de chassis S1 à S3, du micro FPV à l'octo 3axes DSLR, de plaques adaptatrices... Chassis réalisés en carbone et découpés CNC.

https://www.facebook.com/drone.camdesign
Revenir en haut
mizou51


Hors ligne

Inscrit le: 21 Mai 2013
Messages: 370
Localisation: Grenoble

MessagePosté le: Mer 6 Nov - 21:10 (2013)    Sujet du message: Design type ECKS Répondre en citant

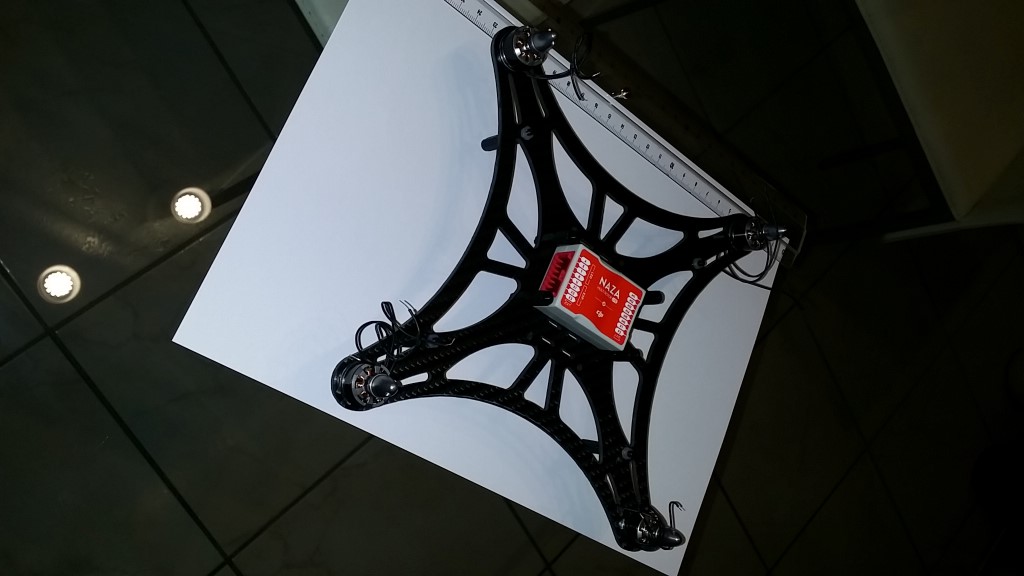

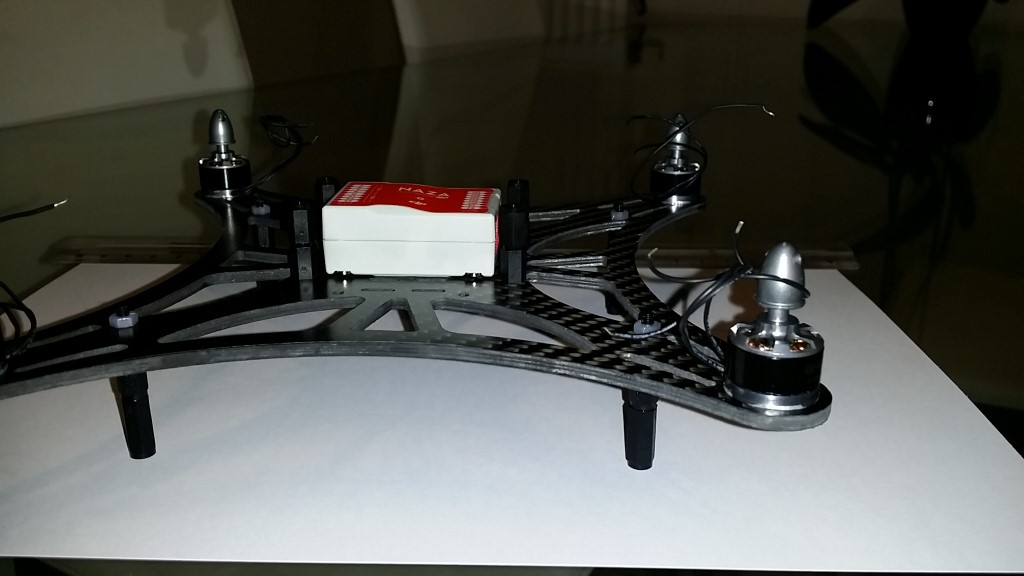

Début de montage...




J'ai plus d'écrou nylon noir?!!!!!!!!! faut que je retourne chez flashrc...
_________________
DroneCamDesign spécialiste en réalisation de chassis S1 à S3, du micro FPV à l'octo 3axes DSLR, de plaques adaptatrices... Chassis réalisés en carbone et découpés CNC.

https://www.facebook.com/drone.camdesign
Revenir en haut
mizou51


Hors ligne

Inscrit le: 21 Mai 2013
Messages: 370
Localisation: Grenoble

MessagePosté le: Jeu 7 Nov - 19:50 (2013)    Sujet du message: Design type ECKS Répondre en citant

C'est bon j'ai mes vis nylon, mes scratchs.....ils vont me voir tous les jours les gars de flashrc ;-)

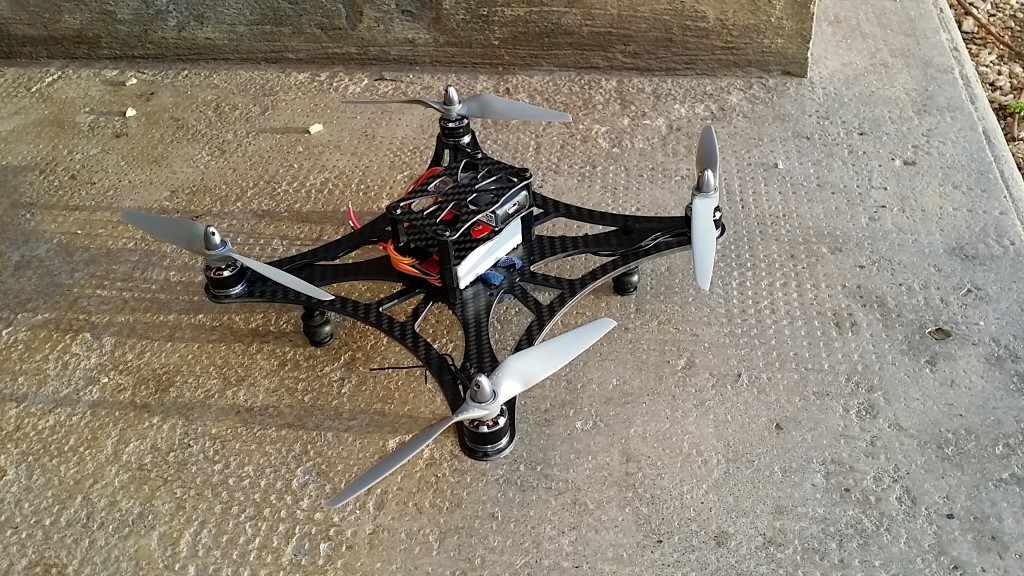

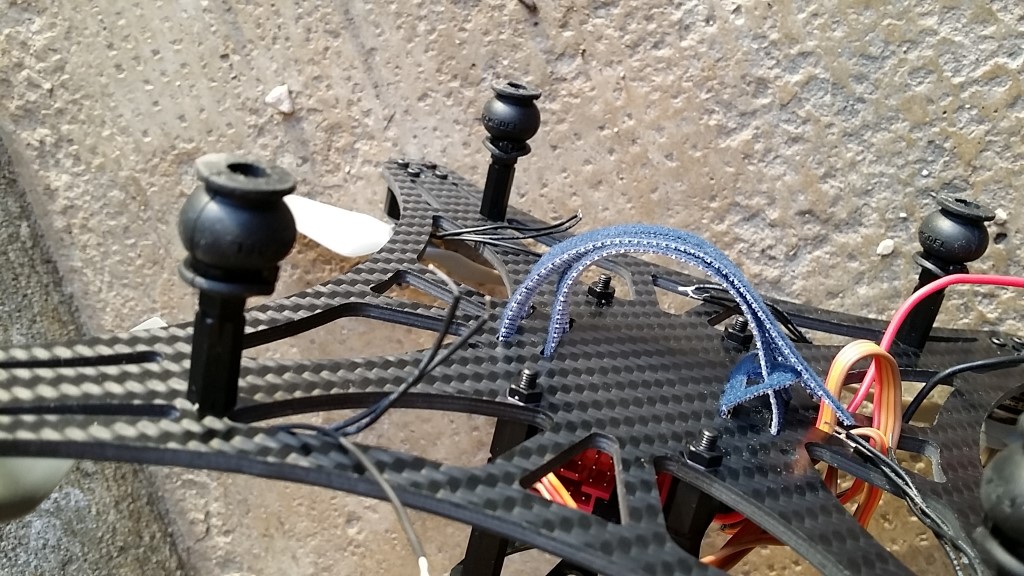

Bref je vous laisse voir le boulot d'aujourd'hui

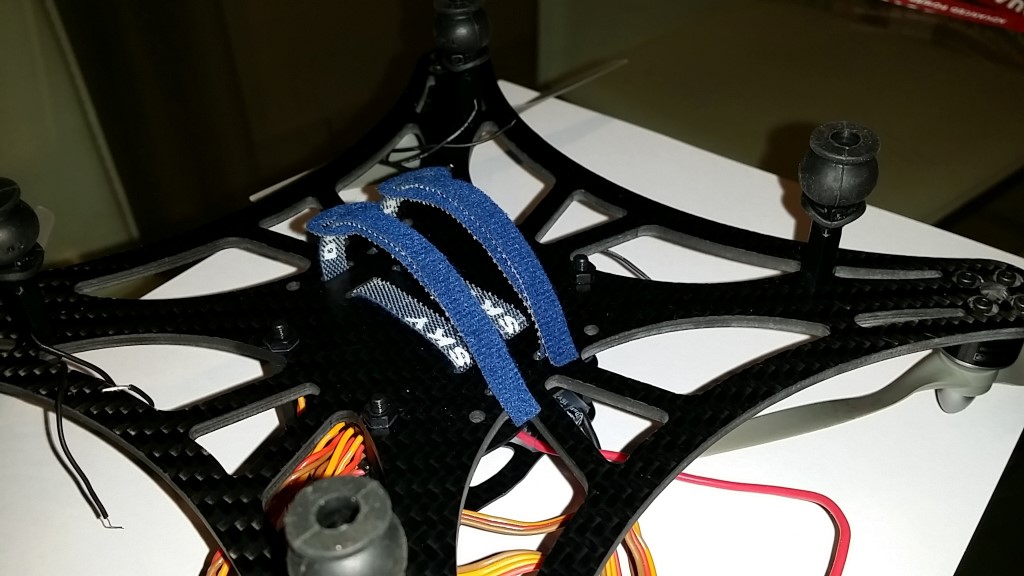

--> Mise en place des scratch maintien de batterie

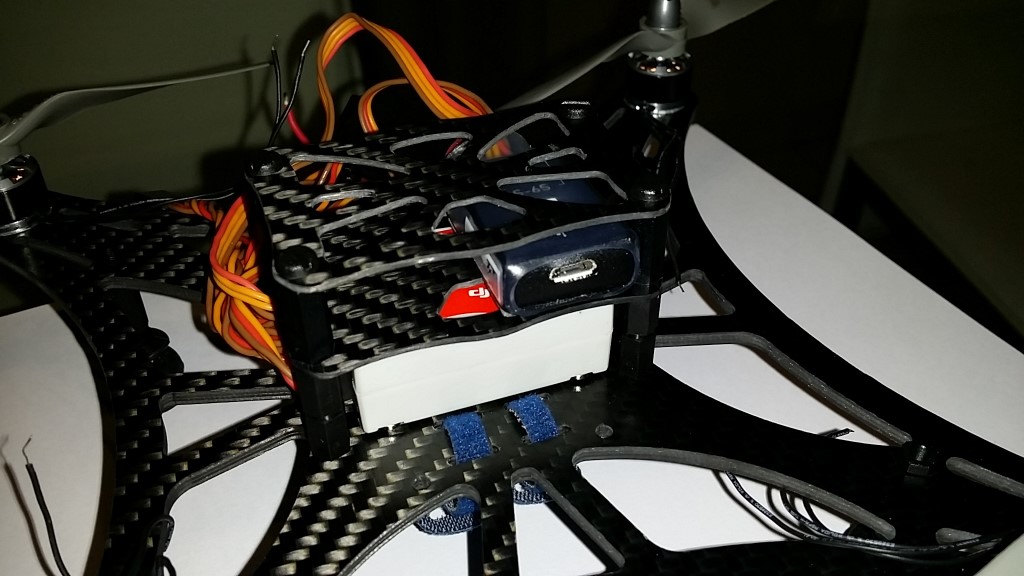

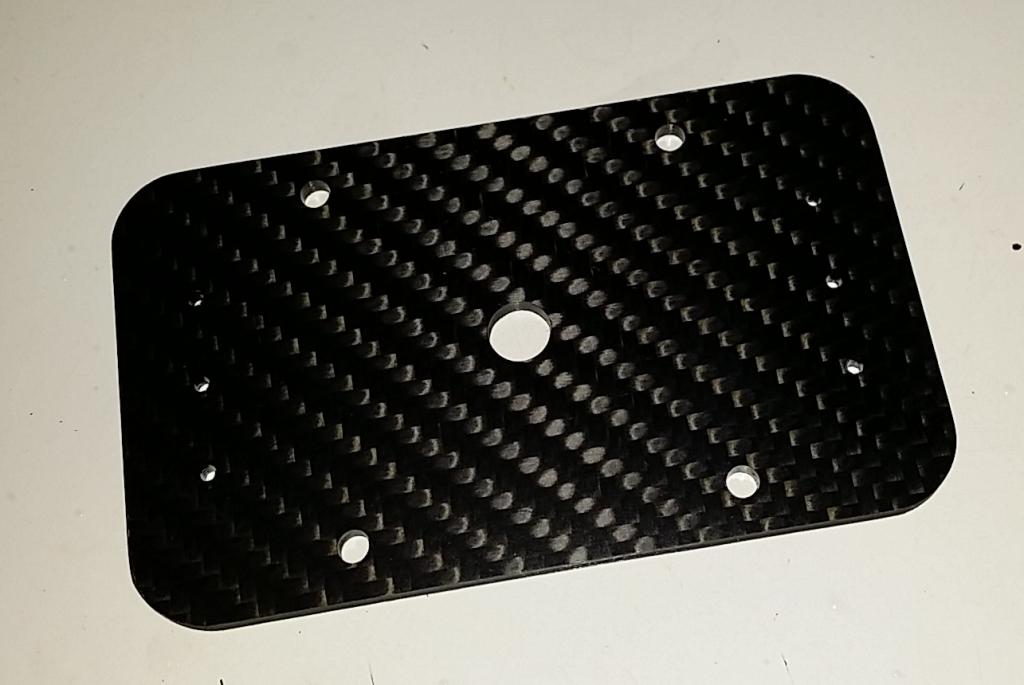

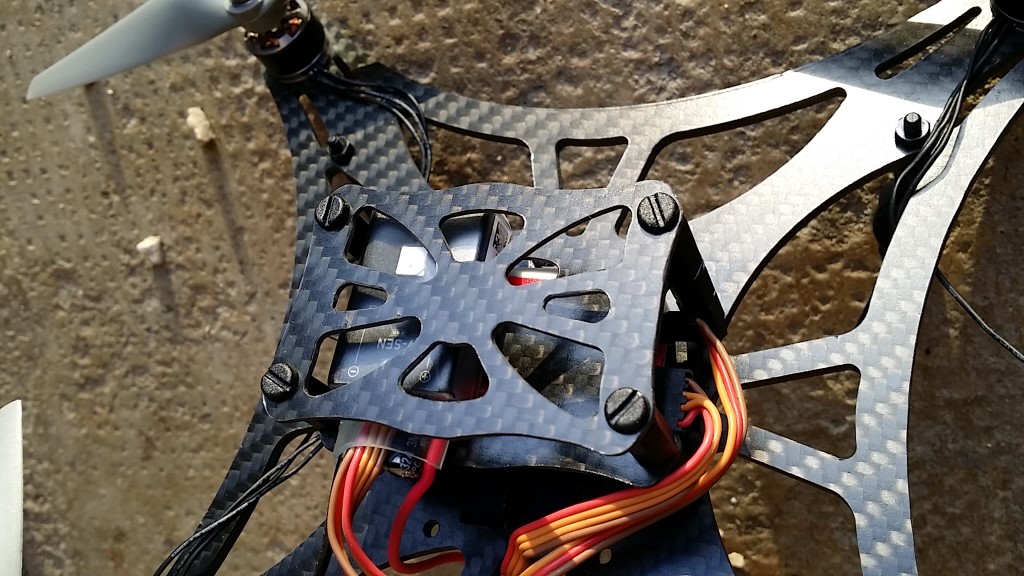

-->Découpe des 2 plaques de support PMU NAZA et le TxRadio (pas encore sur la photo)

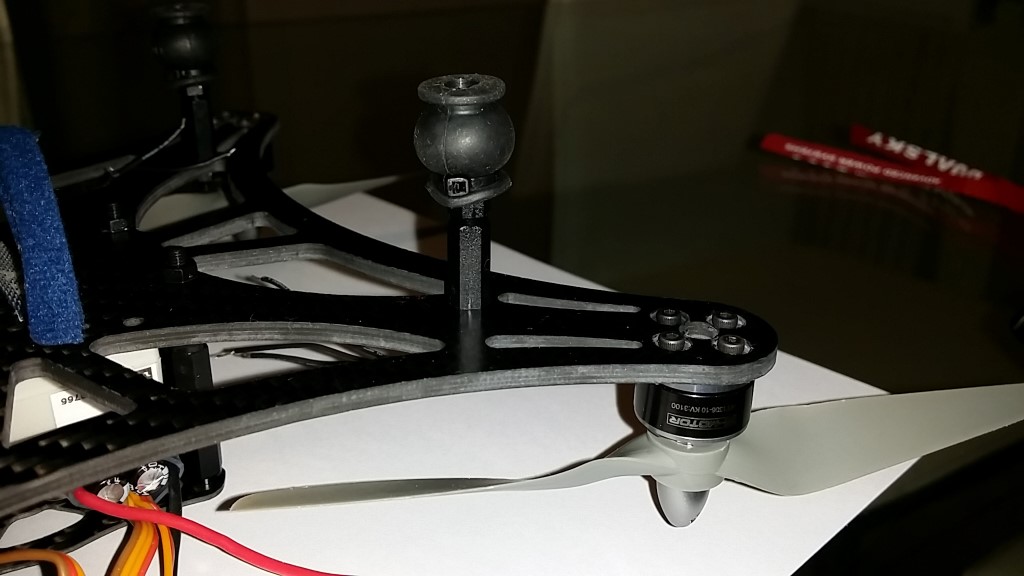

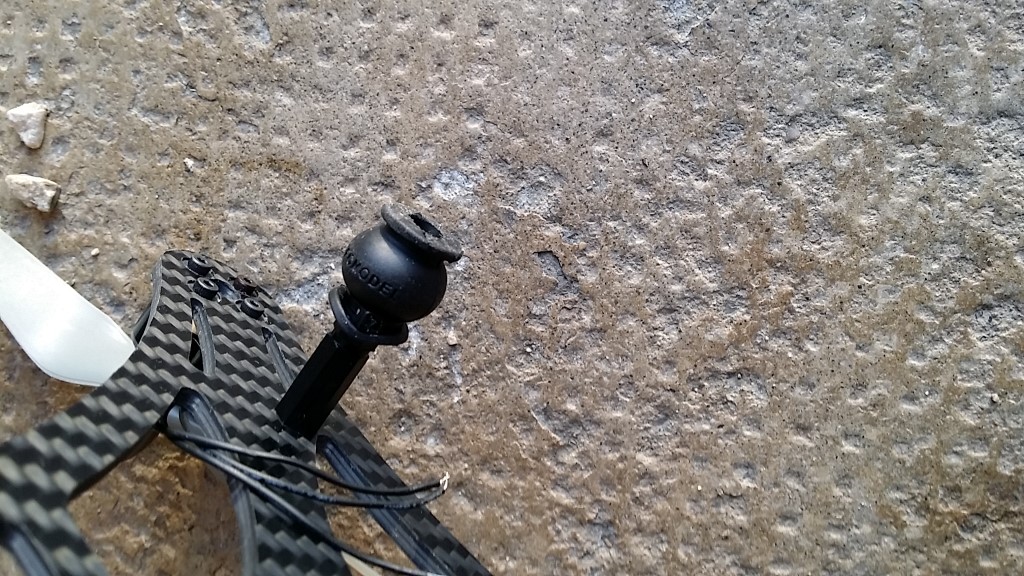

-->Mise en place de dampers pour amortir les pieds

Maintenant j'attends par courrier le Tx de HK et les ESC Tmotor 6A de MINIPLANES....et je vous tiens au courant

Pour le moment je suis à 203grs ! c'est lourd le naza et son PMU !!! et pour info les helices sont positionnées sans avoir regarder leur position CW ou CCW....c'est juste pour voir l'empietement.











_________________
DroneCamDesign spécialiste en réalisation de chassis S1 à S3, du micro FPV à l'octo 3axes DSLR, de plaques adaptatrices... Chassis réalisés en carbone et découpés CNC.

https://www.facebook.com/drone.camdesign
Revenir en haut
mizou51


Hors ligne

Inscrit le: 21 Mai 2013
Messages: 370
Localisation: Grenoble

MessagePosté le: Mer 13 Nov - 12:13 (2013)    Sujet du message: Design type ECKS Répondre en citant

Voila messieurs,

Mon micro est quasi fini je suis en phase de config du naza, je viens de voir le sens des moteurs, je vais en changer 2 sur 4 qui doivent etre inversés.

Par contre question quand je mets un coup de gaz (manette en bas à gauche les deux) ^pour lancer les moteurs j'ai pas tous les moteurs qui se lancent ! mais si j'incline le quadri dans un sens ou l'autre et bien la les moteurs se lancent comme si le gyro donne bien la direction à corriger.

J'ai uniquement de l'experience avec les ESC Simonk RCtimer et ils se lancent tous au démarrage independamment de la direction du gyro. Alors question il faut calibrer ou pas les ESC TMOTOR ? j'ai jamais calibré mes RCTIMER sur mon quadri F450, mon homemade et mon octo...

MErci d'avance pour vos precisions.
_________________
DroneCamDesign spécialiste en réalisation de chassis S1 à S3, du micro FPV à l'octo 3axes DSLR, de plaques adaptatrices... Chassis réalisés en carbone et découpés CNC.

https://www.facebook.com/drone.camdesign
Revenir en haut
MacArell


Hors ligne

Inscrit le: 23 Mar 2012
Messages: 1 148
Localisation: Toulouse

MessagePosté le: Mer 13 Nov - 12:30 (2013)    Sujet du message: Design type ECKS Répondre en citant

A mon avis problème ESC non calibrés...  Rolling Eyes
_________________
« Groland, Je Mourrirai Pour Toi ! »
Revenir en haut
mizou51


Hors ligne

Inscrit le: 21 Mai 2013
Messages: 370
Localisation: Grenoble

MessagePosté le: Mer 13 Nov - 14:45 (2013)    Sujet du message: Design type ECKS Répondre en citant

Ok et vous me conseillez quoi?car pour la calib j'ai lu rapidement la notice et il y a fast ou slow....et faut mettre sur la radio à priori.
_________________
DroneCamDesign spécialiste en réalisation de chassis S1 à S3, du micro FPV à l'octo 3axes DSLR, de plaques adaptatrices... Chassis réalisés en carbone et découpés CNC.

https://www.facebook.com/drone.camdesign
Revenir en haut
MacArell


Hors ligne

Inscrit le: 23 Mar 2012
Messages: 1 148
Localisation: Toulouse

MessagePosté le: Mer 13 Nov - 15:18 (2013)    Sujet du message: Design type ECKS Répondre en citant

http://www.youtube.com/watch?v=DfTdCVwZYHQ
http://vimeo.com/38798014
http://vimeo.com/62973278
_________________
« Groland, Je Mourrirai Pour Toi ! »
Revenir en haut
mizou51


Hors ligne

Inscrit le: 21 Mai 2013
Messages: 370
Localisation: Grenoble

MessagePosté le: Mer 13 Nov - 23:21 (2013)    Sujet du message: Design type ECKS Répondre en citant

Merci les gars pour la réponse ! c'est ultra simple à calibrer et ca marche j'ai tous les moteurs qui demarrent en meme temps comme avec mes RCTimer Simonk :-)
C'était pas compliqué, brancher le cable servo de chaque ESC un par un sur le CH3 du Tx et brancher la lipo avec le thr de la télécommande à fond puis bip bip au mini.

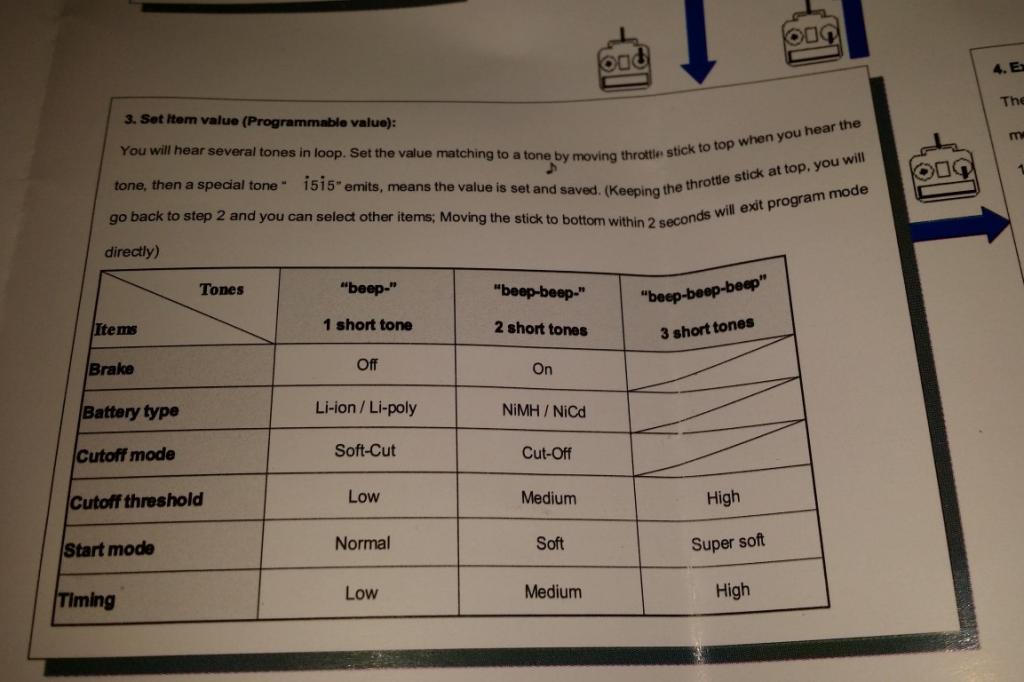

Par contre y'a un tableau avec des valeurs et la je seche un peu ?! par rapport à mon micro je sais pas si mettre en LOW, MEDIUM ou HIGH ?!

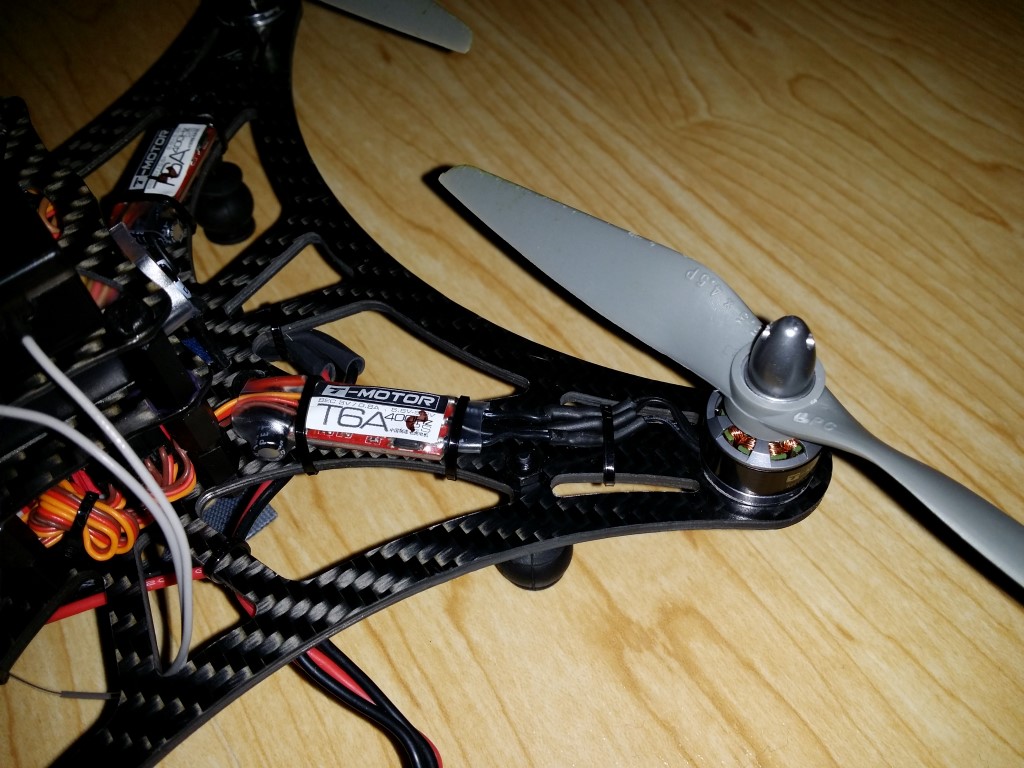

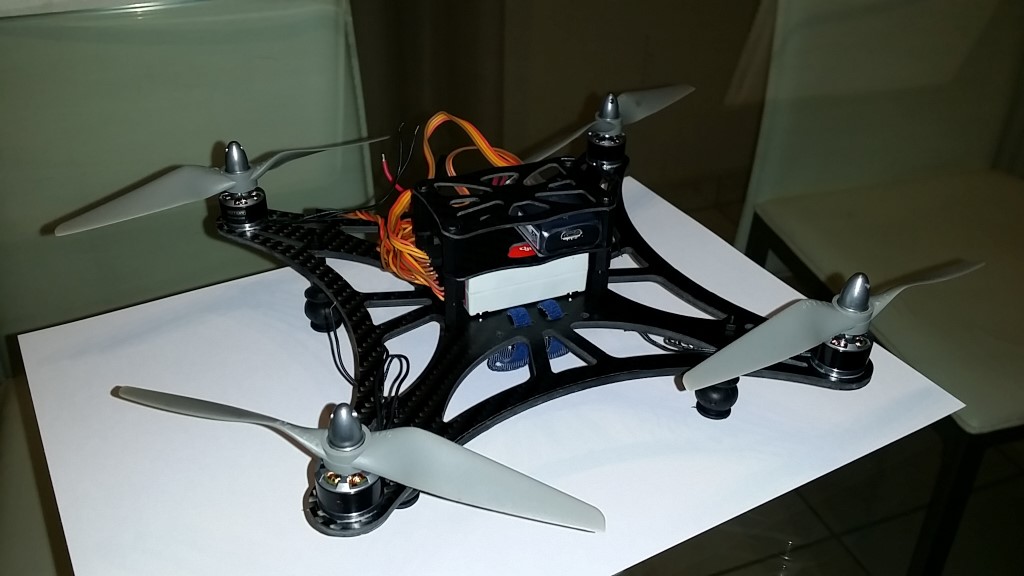

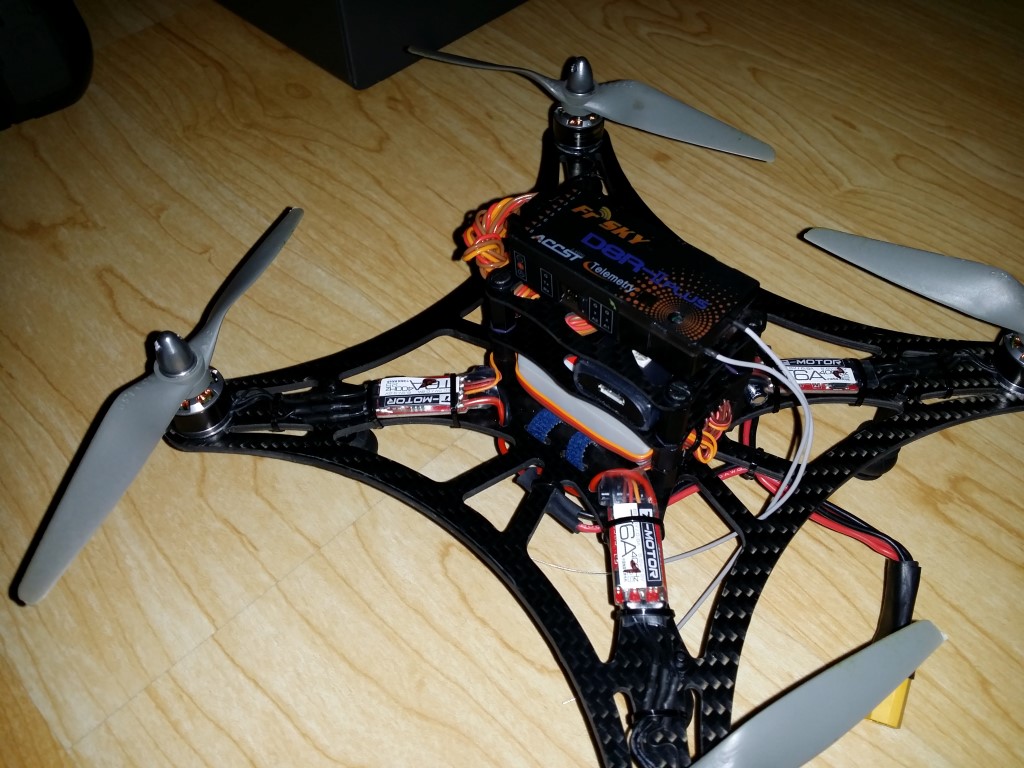

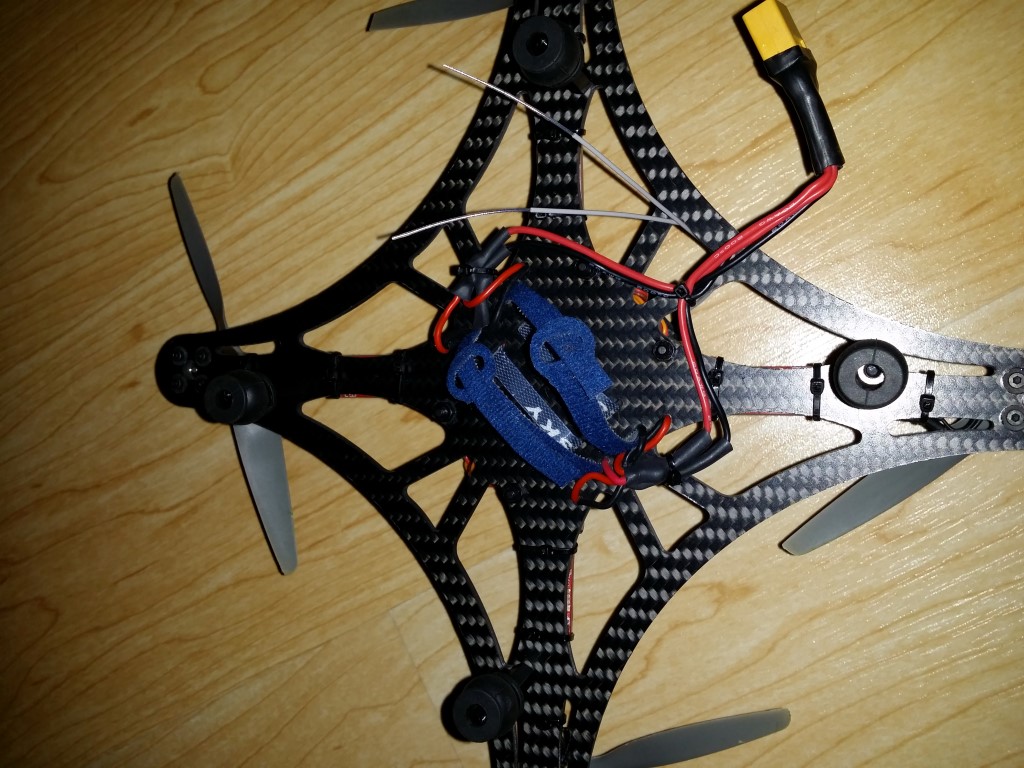

Sinon voici quelques photos de la micro bete, ca marche tres bien c'est hyper stable en mode ATTI je dois tester en manuel le naza lite pour voir si ca depote un peu ou pas et plus tard passer en CC3D....Je vais aussi faire des test d'autonomie j'ai recu mes 2S 850, 1000, 1200 et 1500 je vais voir le meilleur compromis maintenant. Pour la patate bah c'est pas si violent que j'aurais prévu, avec la lipo il fait 300grs pile poil. Je suis en hélices 5.5pouces je vais peu etre descendre en 5pouces pour plus de peche?!

Le TX radio enorme sur le dessus c'est pas le bon j'ai toujours pas recu mon micro Tx Frsky de 6voies....donc en attendant j'ai pris un de mes DR8 qui trainait.




_________________
DroneCamDesign spécialiste en réalisation de chassis S1 à S3, du micro FPV à l'octo 3axes DSLR, de plaques adaptatrices... Chassis réalisés en carbone et découpés CNC.

https://www.facebook.com/drone.camdesign
Revenir en haut
QuadX31


Hors ligne

Inscrit le: 27 Mar 2012
Messages: 501
Localisation: Le sud-ouest

MessagePosté le: Mer 13 Nov - 23:46 (2013)    Sujet du message: Design type ECKS Répondre en citant

Moralité ...................
Bon verdict de notre ami MaCarell.
Et belle construction de ta part.
Y a plus cas optimiser la bestiole Okay
Gaz !!!!!!!!
_________________
Blumblebee modifié + 4 leopard 2835/10 + SLowfly 10*4.7 carbon +NAZA GPS V1 firm 3.18 + TH9X frsky +4S-5000 zippy 20C+warthox BLGC +gopro H3 black=1850 gr :Que du bonheur !
Et un proto en évolution ................
Revenir en haut
mizou51


Hors ligne

Inscrit le: 21 Mai 2013
Messages: 370
Localisation: Grenoble

MessagePosté le: Mer 13 Nov - 23:50 (2013)    Sujet du message: Design type ECKS Répondre en citant

en effet !
_________________
DroneCamDesign spécialiste en réalisation de chassis S1 à S3, du micro FPV à l'octo 3axes DSLR, de plaques adaptatrices... Chassis réalisés en carbone et découpés CNC.

https://www.facebook.com/drone.camdesign
Revenir en haut
mizou51


Hors ligne

Inscrit le: 21 Mai 2013
Messages: 370
Localisation: Grenoble

MessagePosté le: Ven 15 Nov - 13:18 (2013)    Sujet du message: Design type ECKS Répondre en citant

Le chassis est validé et fonctionne parfaitement. Je vais lancer une serie de découpe pour 2 interessés si d'autres veulent s'y mettre je peux faire. Je vais aussi faire une frame en 2.5mm au lieu de 3mm car c'est largement suffisant pour la puissance des moteurs.


Envoyez moi un mp si vous etes interessés...
_________________
DroneCamDesign spécialiste en réalisation de chassis S1 à S3, du micro FPV à l'octo 3axes DSLR, de plaques adaptatrices... Chassis réalisés en carbone et découpés CNC.

https://www.facebook.com/drone.camdesign
Revenir en haut
mizou51


Hors ligne

Inscrit le: 21 Mai 2013
Messages: 370
Localisation: Grenoble

MessagePosté le: Lun 18 Nov - 02:58 (2013)    Sujet du message: Design type ECKS Répondre en citant

bonjour,

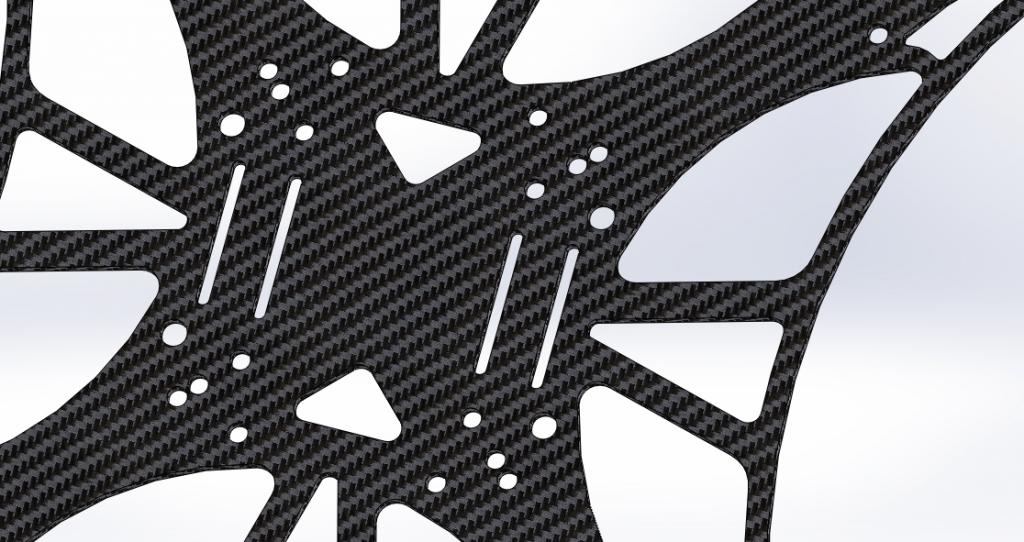

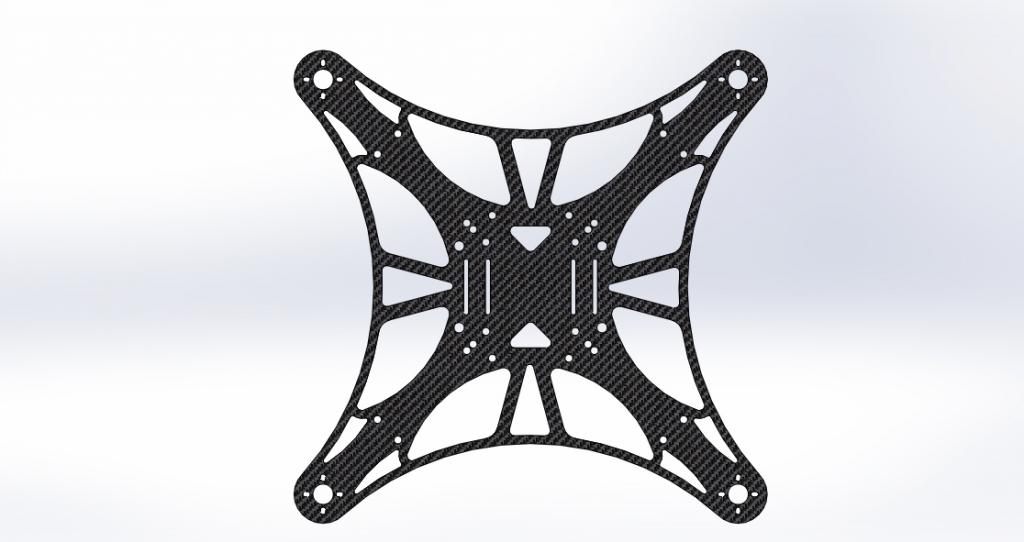

Petite modif du chassis, j'ai allegé pas mal les zones de poche pour gagner du poids. J'ai mis des trous de fixation de 60x60, 50x50, 45x45, 35x35 pour les differentes cartes Wii, nanowii, kk2, CC3D....

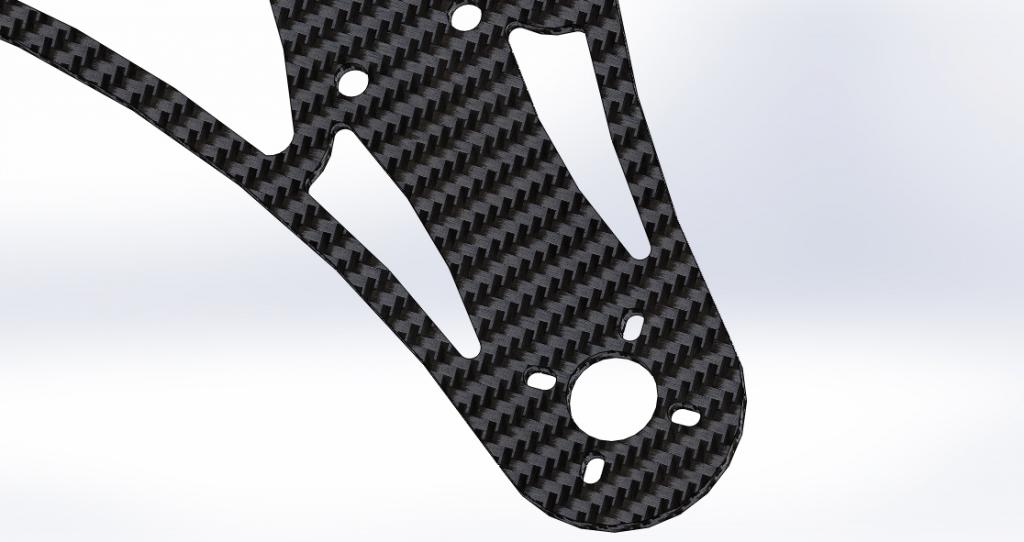

J'ai aussi modifié les trous des moteurs pour passer du 4x12mm au 4x14mm (demande d'une personne du forum)


Voici en image:









Si vous avez d'autres observations ou modifs a faire je suis preneur !
_________________
DroneCamDesign spécialiste en réalisation de chassis S1 à S3, du micro FPV à l'octo 3axes DSLR, de plaques adaptatrices... Chassis réalisés en carbone et découpés CNC.

https://www.facebook.com/drone.camdesign
Revenir en haut
mizou51


Hors ligne

Inscrit le: 21 Mai 2013
Messages: 370
Localisation: Grenoble

MessagePosté le: Lun 18 Nov - 19:23 (2013)    Sujet du message: Design type ECKS Répondre en citant

bon à priori faut que je modifie les trous pour la CC3D c'est 30.5mm à priori par 35x35...

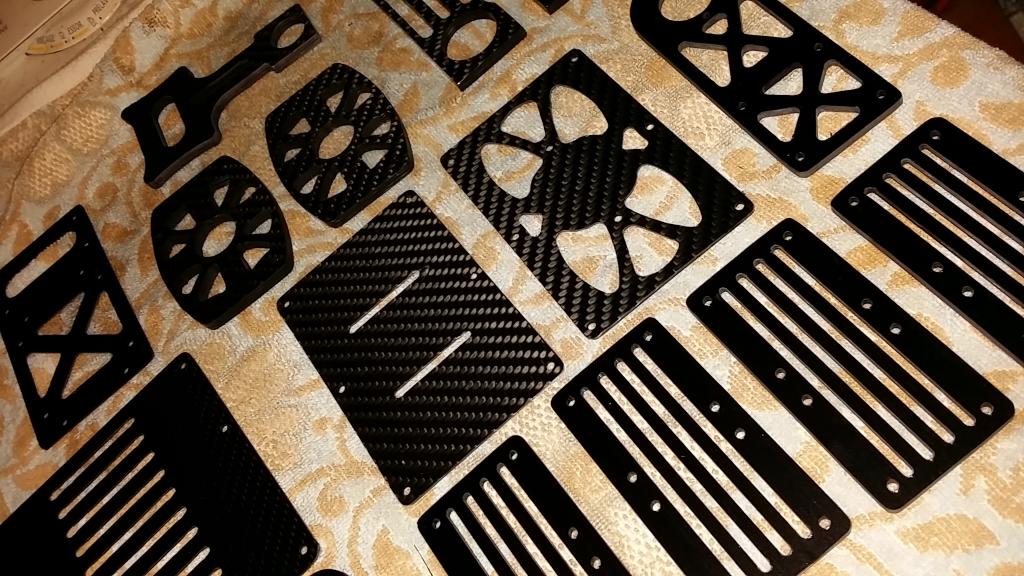

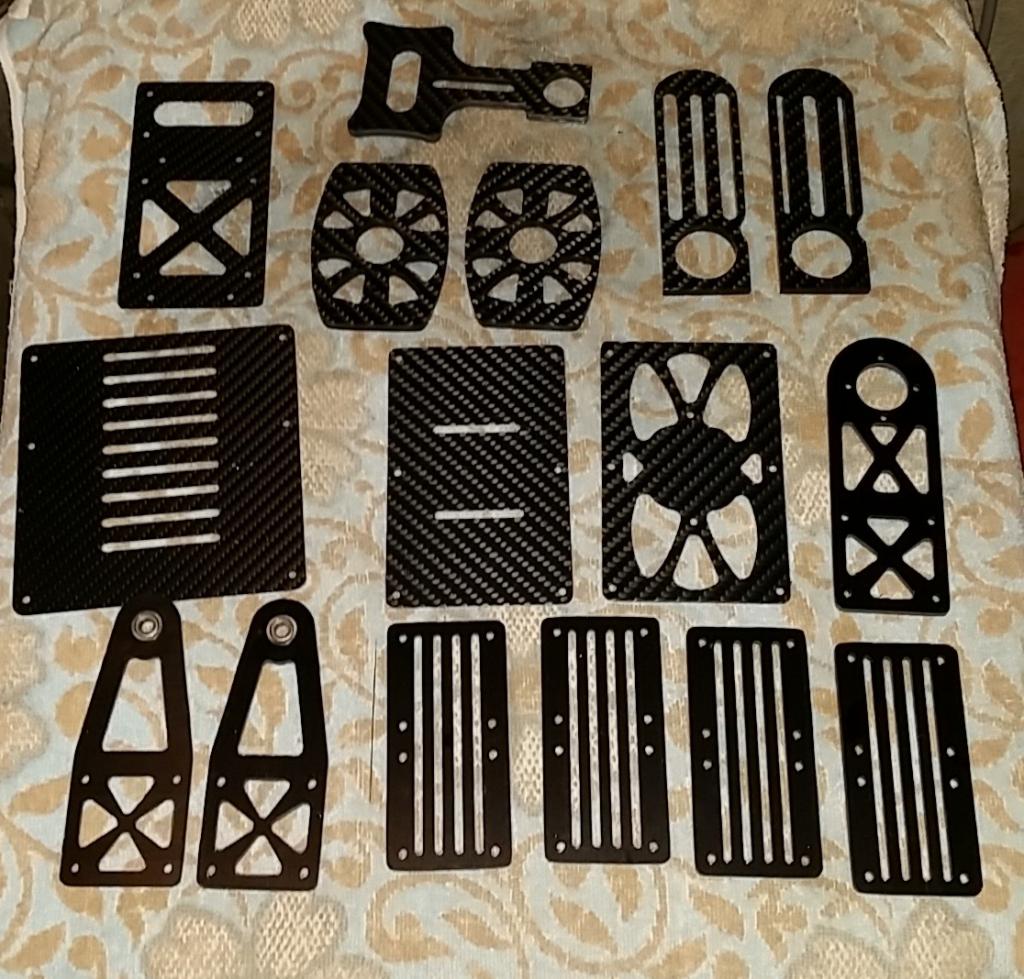

Cet aprem bah c'était productif! j'ai fini les pieces de mon quad X4, les pieces de ma nacelle DSLR V2 la V1 sera pour mon NEX5 et la V2 pour mon EOS7D. Reste encore le 3eme axe à finir et la platine de dampers...demain demain tout ca!

A bientot!
