Comment câbler la carte d'extension 3eme axe Alexmos ?
Aller à la page: <  1, 2, 3  >

Poster un nouveau sujet   Répondre au sujet    ACHETER CHINOIS? c'est possible! Index du Forum -> MULTIROTORS ET MODELISME -> Nacelles photo-vidéo
Sujet précédent :: Sujet suivant
Auteur Message
lioweb


Hors ligne

Inscrit le: 09 Avr 2013
Messages: 59

MessagePosté le: Mar 11 Fév - 13:26 (2014)    Sujet du message: Comment câbler la carte d'extension 3eme axe Alexmos ? Répondre en citant

Bonjour,

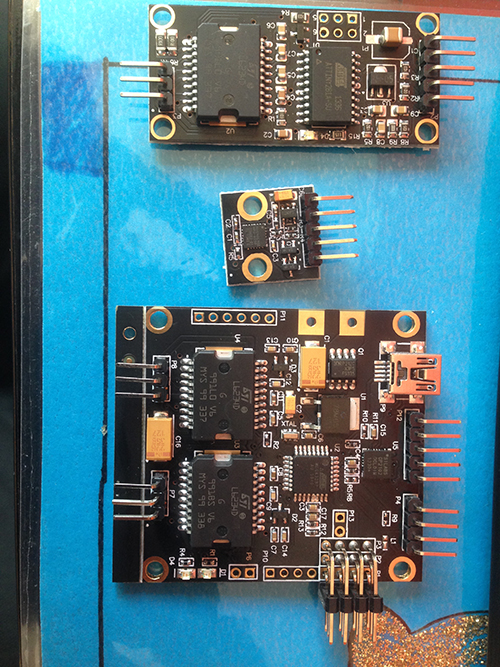

Je suis avec cette version :





ou doit se faire l'alimentation des autres cartes.


Merci
Revenir en haut
Publicité






MessagePosté le: Mar 11 Fév - 13:26 (2014)    Sujet du message: Publicité

PublicitéSupprimer les publicités ?
Revenir en haut
Admin
Administrateur

Hors ligne

Inscrit le: 17 Déc 2010
Messages: 2 350
Localisation: Maine et Loire 49

MessagePosté le: Mar 11 Fév - 14:46 (2014)    Sujet du message: Comment câbler la carte d'extension 3eme axe Alexmos ? Répondre en citant

Je connais pas cette version, mais si c'est comme l'original, l 'imu passe par le 3 axes et si pas d'alim il n'est pas detecté, il faut donc alimenter les cartes et brancher l usb apres!
_________________
CNC 600x400 tete Kress. HEXA XL MK officiel, Navy GPS, chassis maison, Nacelle 3 axes maison.
Quad MK, Navy GPS, nacelle gopro,Des cartes chinoises, des moteurs, des Wiicopter, une KK copter un planeur, un Paraglider en conctruction.........
Revenir en haut
LOUPBLANC


Hors ligne

Inscrit le: 06 Nov 2011
Messages: 1 087
Localisation: HAUTE SAVOIE

MessagePosté le: Mar 11 Fév - 14:56 (2014)    Sujet du message: Comment câbler la carte d'extension 3eme axe Alexmos ? Répondre en citant

Bizarre j'ai un souci avec le yaw il n'est pas détecter alors il doit y avoir un truc que j'ai rater j'ai suivie le schéma  ( http://flyduino.net/Alex-Mos-Brushless-Gimbal-BLG_1)avec ce shama il faut en plus ajouter une alimentation sur l'extension??
_________________
C'est parce que la vitesse de la lumière est supérieure à celle du son,que certains ont l'air brillant avant d'avoir l'air con..."
Revenir en haut
lioweb


Hors ligne

Inscrit le: 09 Avr 2013
Messages: 59

MessagePosté le: Mar 11 Fév - 15:33 (2014)    Sujet du message: Comment câbler la carte d'extension 3eme axe Alexmos ? Répondre en citant

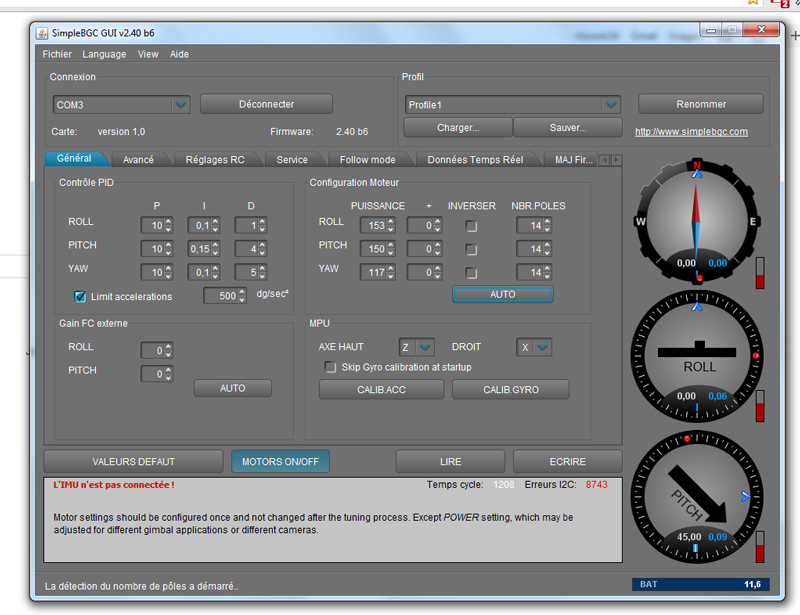

toujours IMU déconnecter, je vais tester le cable sans trop d'espoir


Bon le cable est ok
Revenir en haut
Admin
Administrateur

Hors ligne

Inscrit le: 17 Déc 2010
Messages: 2 350
Localisation: Maine et Loire 49

MessagePosté le: Mar 11 Fév - 16:10 (2014)    Sujet du message: Comment câbler la carte d'extension 3eme axe Alexmos ? Répondre en citant

 louloublanc :Sur l'alex moss oui il y a l'alim a mettre sur la carte
_________________
CNC 600x400 tete Kress. HEXA XL MK officiel, Navy GPS, chassis maison, Nacelle 3 axes maison.
Quad MK, Navy GPS, nacelle gopro,Des cartes chinoises, des moteurs, des Wiicopter, une KK copter un planeur, un Paraglider en conctruction.........
Revenir en haut
Admin
Administrateur

Hors ligne

Inscrit le: 17 Déc 2010
Messages: 2 350
Localisation: Maine et Loire 49

MessagePosté le: Mar 11 Fév - 16:11 (2014)    Sujet du message: Comment câbler la carte d'extension 3eme axe Alexmos ? Répondre en citant

lioweb fais une photo de ton cablage
_________________
CNC 600x400 tete Kress. HEXA XL MK officiel, Navy GPS, chassis maison, Nacelle 3 axes maison.
Quad MK, Navy GPS, nacelle gopro,Des cartes chinoises, des moteurs, des Wiicopter, une KK copter un planeur, un Paraglider en conctruction.........
Revenir en haut
lioweb


Hors ligne

Inscrit le: 09 Avr 2013
Messages: 59

MessagePosté le: Mar 11 Fév - 16:33 (2014)    Sujet du message: Comment câbler la carte d'extension 3eme axe Alexmos ? Répondre en citant

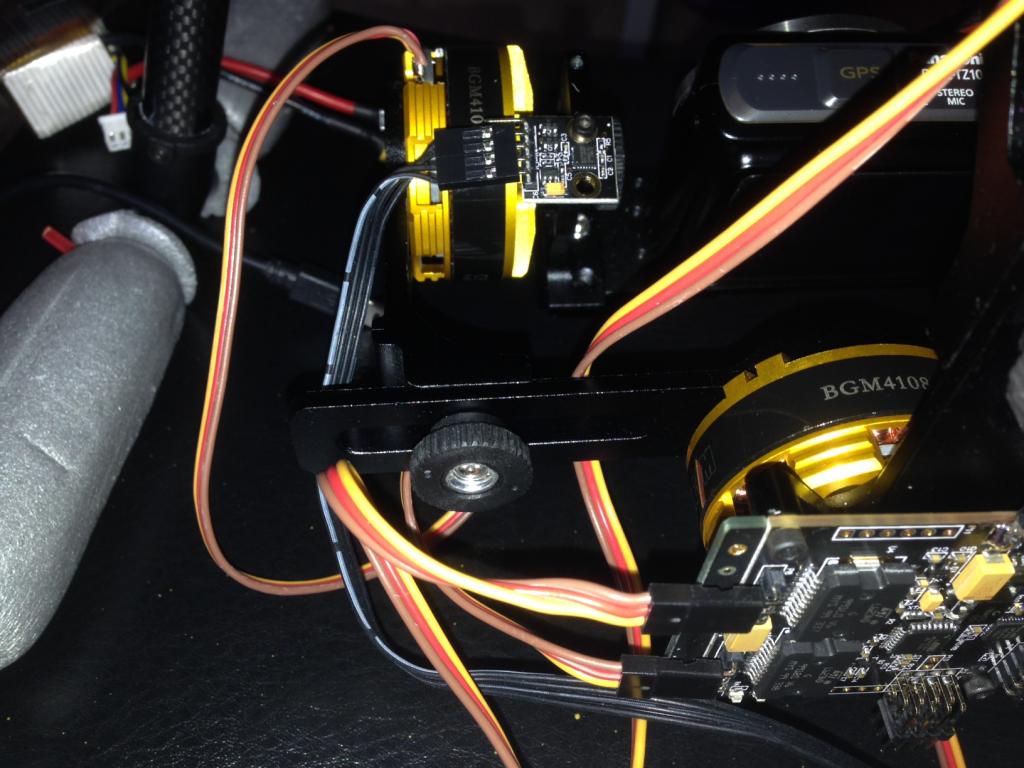

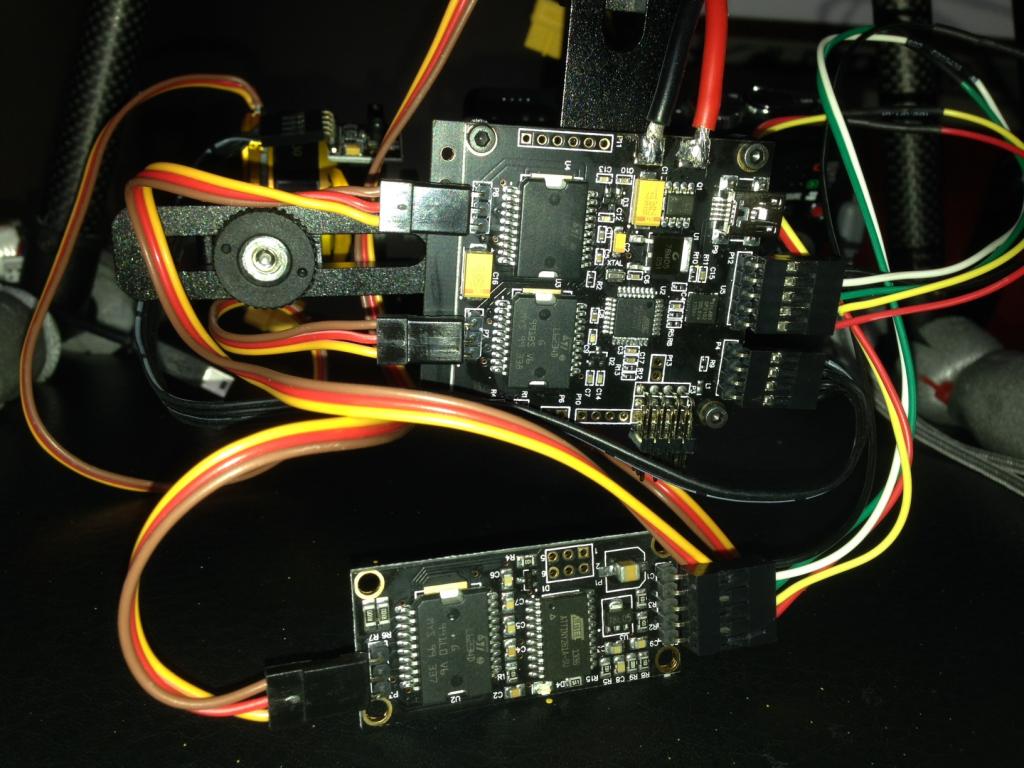

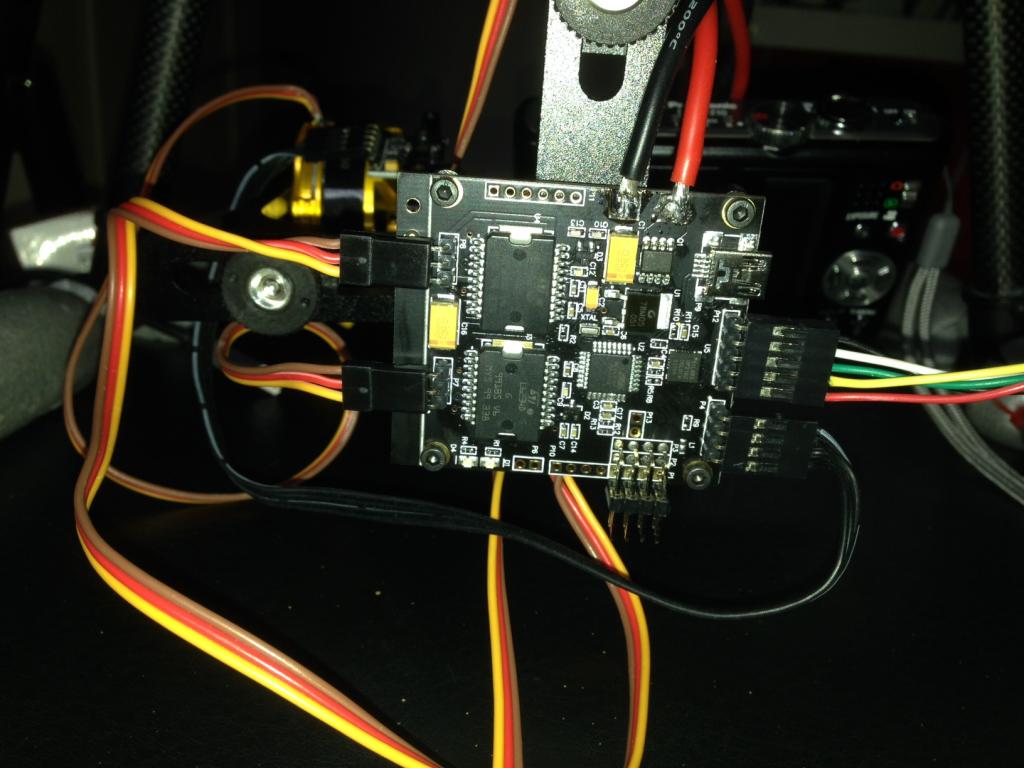

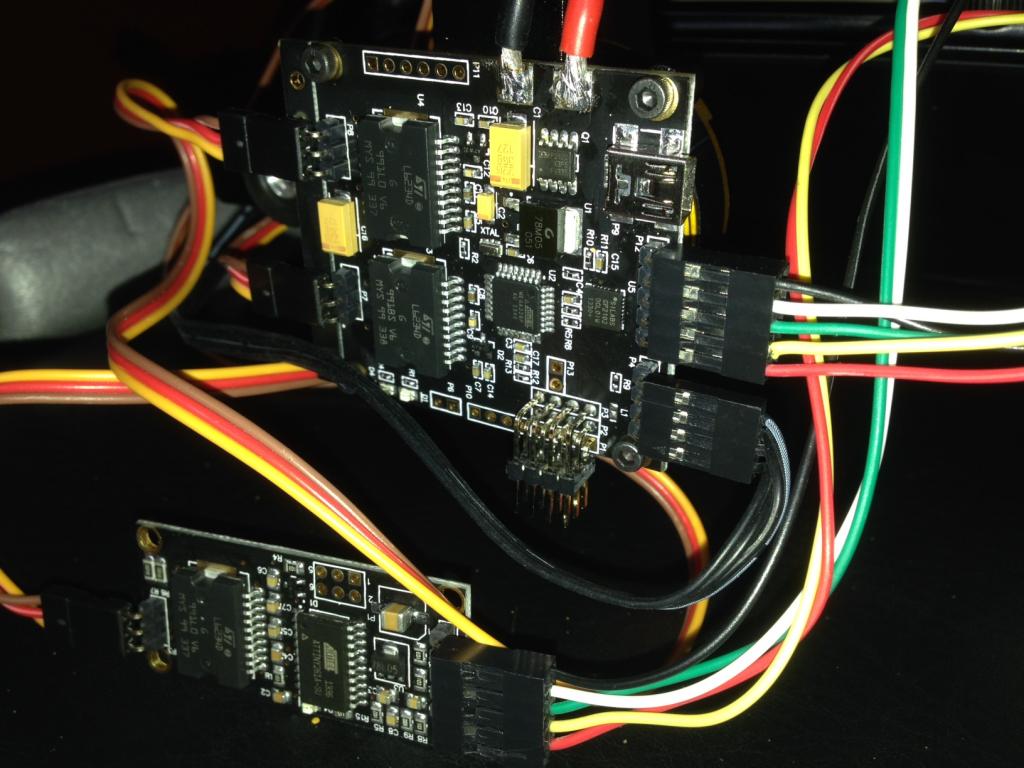

Merci Admin  de consacrer du temps à mon problème, voici les photos du cablage














Revenir en haut
LOUPBLANC


Hors ligne

Inscrit le: 06 Nov 2011
Messages: 1 087
Localisation: HAUTE SAVOIE

MessagePosté le: Mar 11 Fév - 17:36 (2014)    Sujet du message: Comment câbler la carte d'extension 3eme axe Alexmos ? Répondre en citant

Voila ça fonctionne mais pas eux besoins d'une alim supplémentaire  alim elle est intégré sur cette carte  http://flyduino.net/Alex-Mos-Brushless-Gimbal-BLG avec l'extension  http://flyduino.net/Alex-Mos-Brushless-Gimbal-BLG_2 qui va bien


sur le


2.40b6




par contre le yaw se decal très lentement je vais me plonger dans la notice pour un bon calibrage ect


Franchement c'est propre la nouvelle version



_________________
C'est parce que la vitesse de la lumière est supérieure à celle du son,que certains ont l'air brillant avant d'avoir l'air con..."
Revenir en haut
Admin
Administrateur

Hors ligne

Inscrit le: 17 Déc 2010
Messages: 2 350
Localisation: Maine et Loire 49

MessagePosté le: Mar 11 Fév - 17:51 (2014)    Sujet du message: Comment câbler la carte d'extension 3eme axe Alexmos ? Répondre en citant

loulou : super!!

lioweb: a premiere vue ca a l'air bien cablé!! est tu sur du cablage de l imu alim et i2c ??
_________________
CNC 600x400 tete Kress. HEXA XL MK officiel, Navy GPS, chassis maison, Nacelle 3 axes maison.
Quad MK, Navy GPS, nacelle gopro,Des cartes chinoises, des moteurs, des Wiicopter, une KK copter un planeur, un Paraglider en conctruction.........
Revenir en haut
lioweb


Hors ligne

Inscrit le: 09 Avr 2013
Messages: 59

MessagePosté le: Mar 11 Fév - 20:10 (2014)    Sujet du message: Comment câbler la carte d'extension 3eme axe Alexmos ? Répondre en citant

Oui je pense, j'ai mis le liseré blanc de chaque coté sur la GND
Revenir en haut
Admin
Administrateur

Hors ligne

Inscrit le: 17 Déc 2010
Messages: 2 350
Localisation: Maine et Loire 49

MessagePosté le: Mar 11 Fév - 23:21 (2014)    Sujet du message: Comment câbler la carte d'extension 3eme axe Alexmos ? Répondre en citant

inverse les 2 ic2
_________________
CNC 600x400 tete Kress. HEXA XL MK officiel, Navy GPS, chassis maison, Nacelle 3 axes maison.
Quad MK, Navy GPS, nacelle gopro,Des cartes chinoises, des moteurs, des Wiicopter, une KK copter un planeur, un Paraglider en conctruction.........
Revenir en haut
lioweb


Hors ligne

Inscrit le: 09 Avr 2013
Messages: 59

MessagePosté le: Mer 12 Fév - 06:43 (2014)    Sujet du message: Comment câbler la carte d'extension 3eme axe Alexmos ? Répondre en citant

question certainement idiote, mais c'est quoi les ic2 ?
Revenir en haut
Admin
Administrateur

Hors ligne

Inscrit le: 17 Déc 2010
Messages: 2 350
Localisation: Maine et Loire 49

MessagePosté le: Mer 12 Fév - 08:59 (2014)    Sujet du message: Comment câbler la carte d'extension 3eme axe Alexmos ? Répondre en citant

SDA et SCL
A mon avis c'est ton imu qui est mal branché!!
attention si ta inversé les polarités c'est mort!!
_________________
CNC 600x400 tete Kress. HEXA XL MK officiel, Navy GPS, chassis maison, Nacelle 3 axes maison.
Quad MK, Navy GPS, nacelle gopro,Des cartes chinoises, des moteurs, des Wiicopter, une KK copter un planeur, un Paraglider en conctruction.........
Revenir en haut
LOUPBLANC


Hors ligne

Inscrit le: 06 Nov 2011
Messages: 1 087
Localisation: HAUTE SAVOIE

MessagePosté le: Mer 12 Fév - 11:43 (2014)    Sujet du message: Comment câbler la carte d'extension 3eme axe Alexmos ? Répondre en citant

Imposible pour activer et régler le mode Follow Yaw roll picht je sèche !
_________________
C'est parce que la vitesse de la lumière est supérieure à celle du son,que certains ont l'air brillant avant d'avoir l'air con..."
Revenir en haut
lioweb


Hors ligne

Inscrit le: 09 Avr 2013
Messages: 59

MessagePosté le: Mer 12 Fév - 13:49 (2014)    Sujet du message: Comment câbler la carte d'extension 3eme axe Alexmos ? Répondre en citant

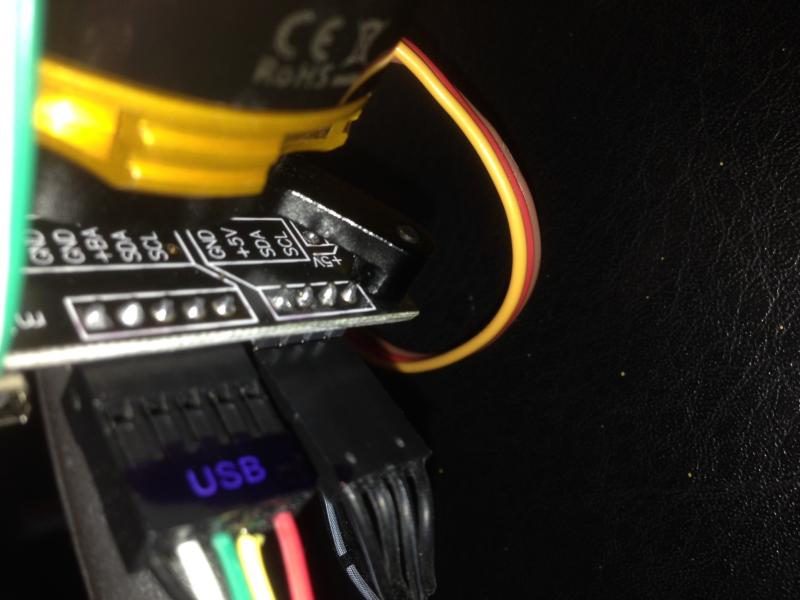

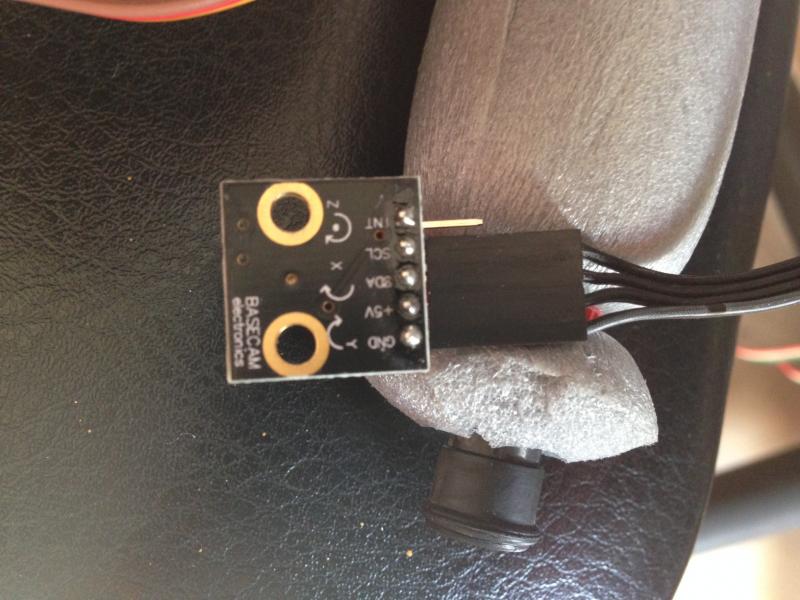

Dans l'ordre et de chaque coté de mon câble de liaison, j'ai bien
GND - fil blanc
+5v
SDA
SCL






Dernière édition par lioweb le Mer 12 Fév - 15:29 (2014); édité 1 fois
