hello à tousssss!

Voici un nouveau projet qui fera chauffer la cnc.....Mon projet étant de faire soit un quad au debut puis un X8 plus tard...

Contraintes -> utiliser mes plaques de carbone dispo à la maison, et les moteurs que je viens de prendre chez rctimer:
RCTimer 1806-1450KV Multi-Rotor Motor
http://www.rctimer.com/product_1133.html

La poussée a l'air excellente:
les zmr me donnait 5.2A pour 280grs la c'est 5A pour 420grs ! non négligeable...meme si c'est du tableau chinois je vais devoir les tester pour vérifer

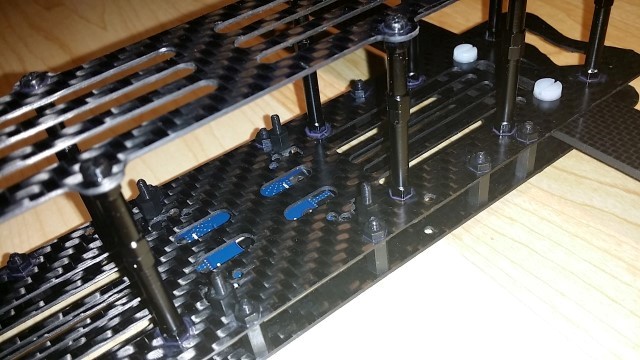

Pour le poids je suis bluffé car j'ai quand meme 12 spacer aluminium (je n'avais plus de nylon noir...) de 50mm !

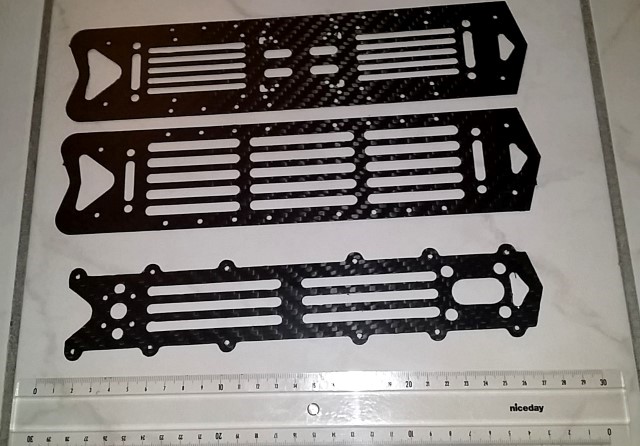

details carbone:
center plate carbon 1.2mm 6K, arms carbon 3m 2K, legs carbon 3.6mm UD

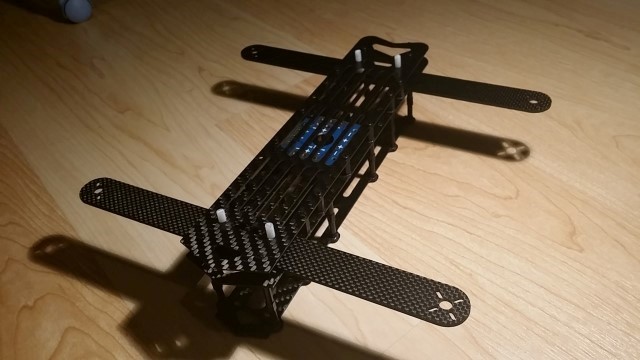

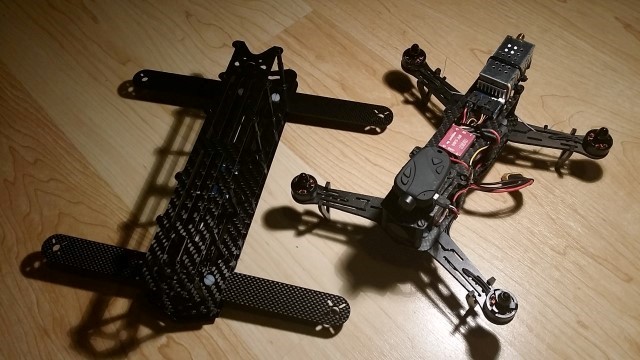

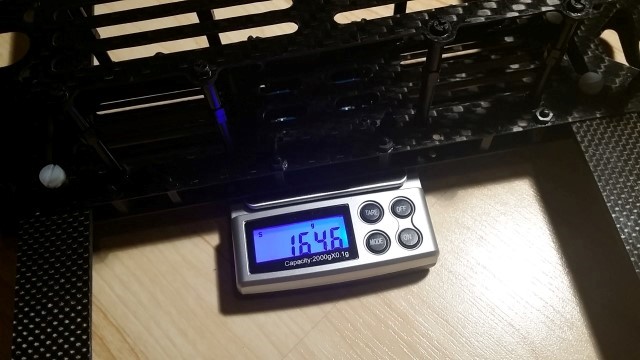

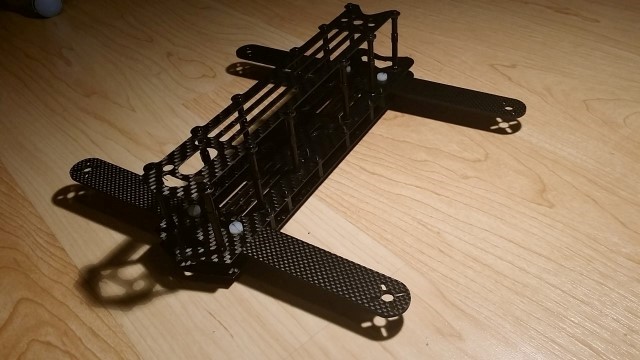

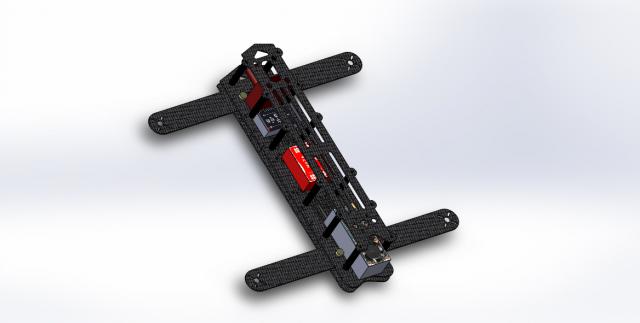

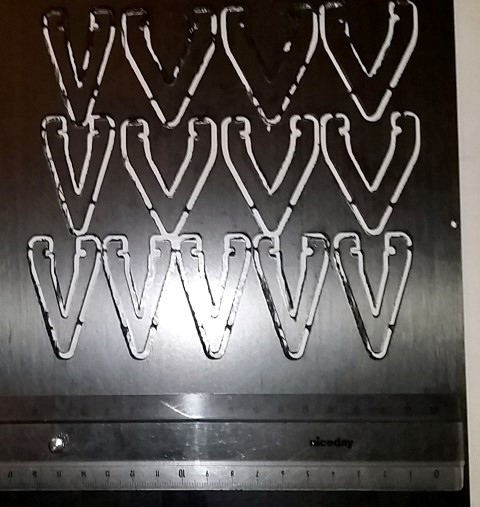

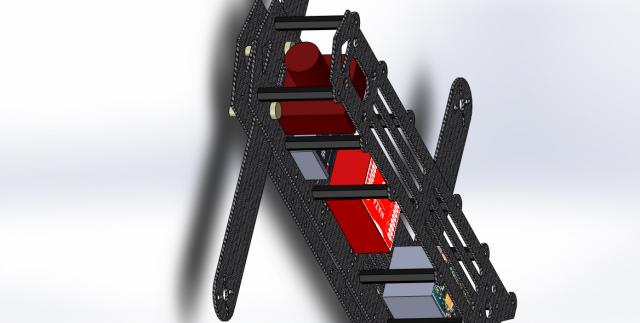

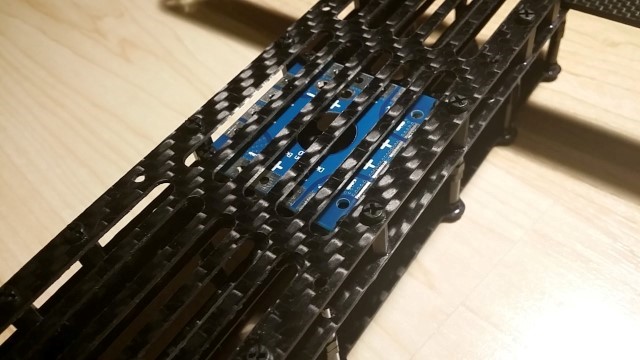

Apres la simu les découpes et voila...je suis bluffé par le poids final et la rigidité excellente :













_________________
DroneCamDesign spécialiste en réalisation de chassis S1 à S3, du micro FPV à l'octo 3axes DSLR, de plaques adaptatrices... Chassis réalisés en carbone et découpés CNC.

https://www.facebook.com/drone.camdesign
Revenir en haut
Publicité






MessagePosté le: Dim 1 Juin - 07:54 (2014)    Sujet du message: Publicité

PublicitéSupprimer les publicités ?
Revenir en haut
mizou51


Hors ligne

Inscrit le: 21 Mai 2013
Messages: 370
Localisation: Grenoble

MessagePosté le: Lun 2 Juin - 10:08 (2014)    Sujet du message: Projet miniquad 7pouces 1450KV 4S Répondre en citant

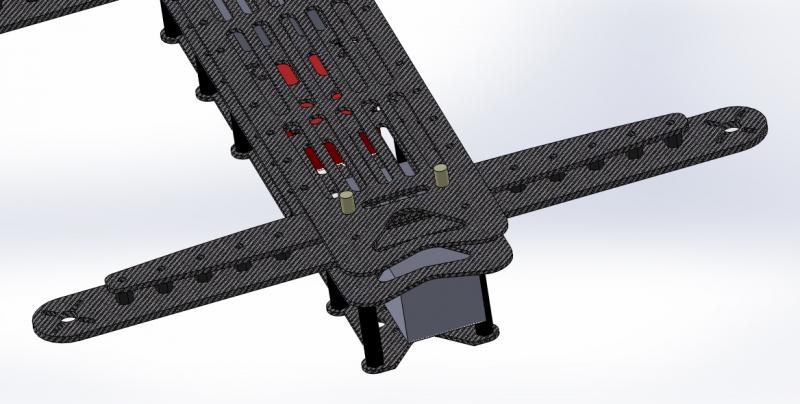

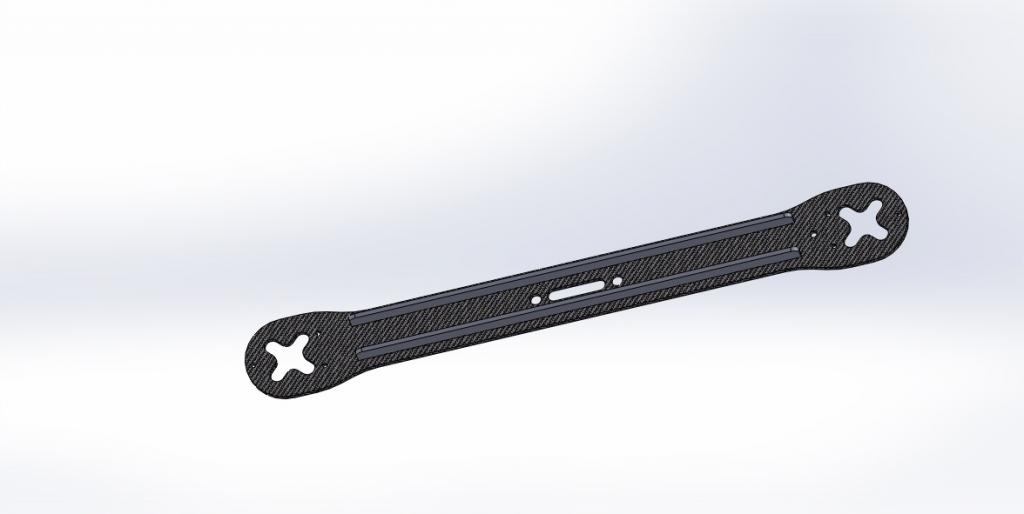

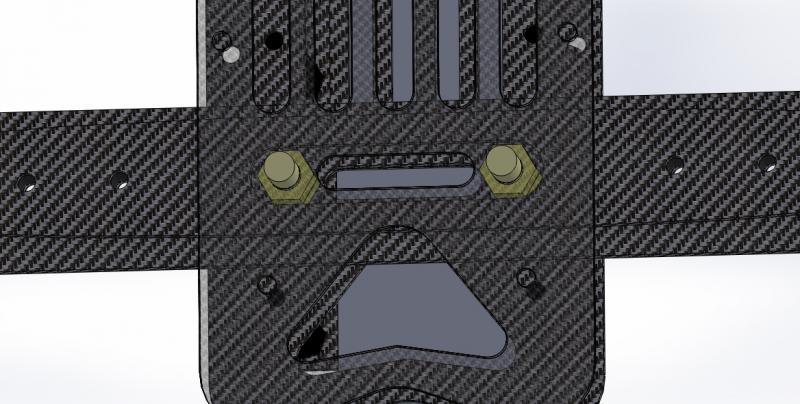

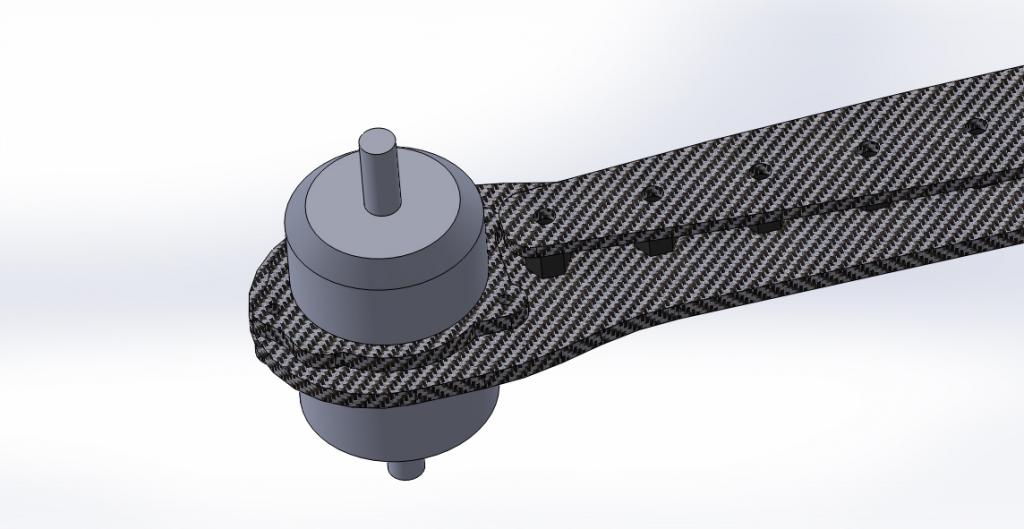

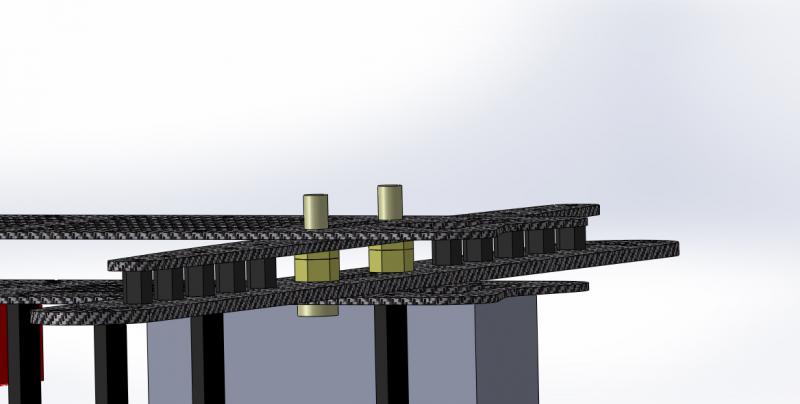

Bon voici ma solution pour une rigidité accrue sur les bras en cas de passage au X8 !







vous en pensez quoi ? en 1.5mm ca doit largement le faire....
_________________
DroneCamDesign spécialiste en réalisation de chassis S1 à S3, du micro FPV à l'octo 3axes DSLR, de plaques adaptatrices... Chassis réalisés en carbone et découpés CNC.

https://www.facebook.com/drone.camdesign
Revenir en haut
mizou51


Hors ligne

Inscrit le: 21 Mai 2013
Messages: 370
Localisation: Grenoble

MessagePosté le: Lun 2 Juin - 22:38 (2014)    Sujet du message: Projet miniquad 7pouces 1450KV 4S Répondre en citant

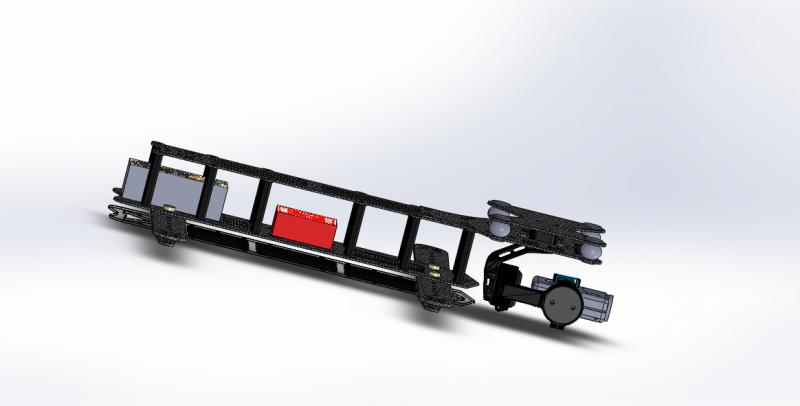

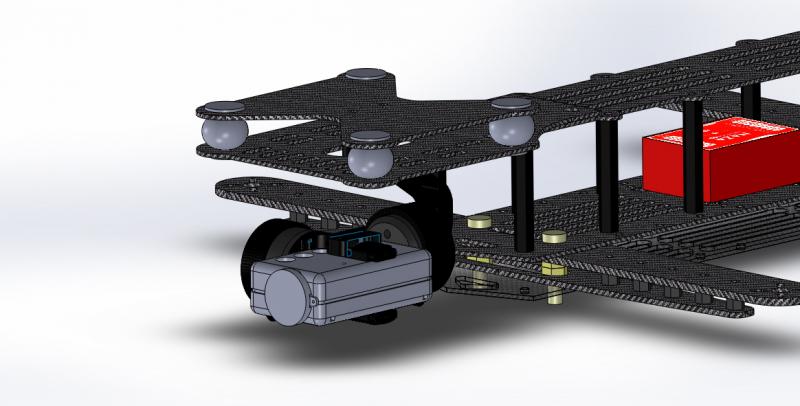

module nacelle a mettre ou enlever à la guise....

Bon pas terminé reste les entraxes carte alex ou carte tarot....



_________________
DroneCamDesign spécialiste en réalisation de chassis S1 à S3, du micro FPV à l'octo 3axes DSLR, de plaques adaptatrices... Chassis réalisés en carbone et découpés CNC.

https://www.facebook.com/drone.camdesign
Revenir en haut
mizou51


Hors ligne

Inscrit le: 21 Mai 2013
Messages: 370
Localisation: Grenoble

MessagePosté le: Mar 3 Juin - 09:58 (2014)    Sujet du message: Projet miniquad 7pouces 1450KV 4S Répondre en citant

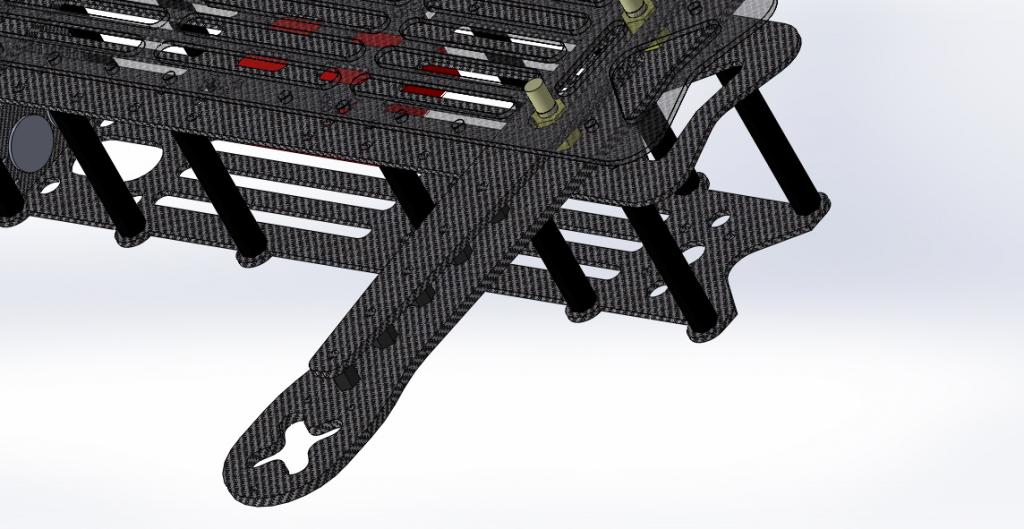

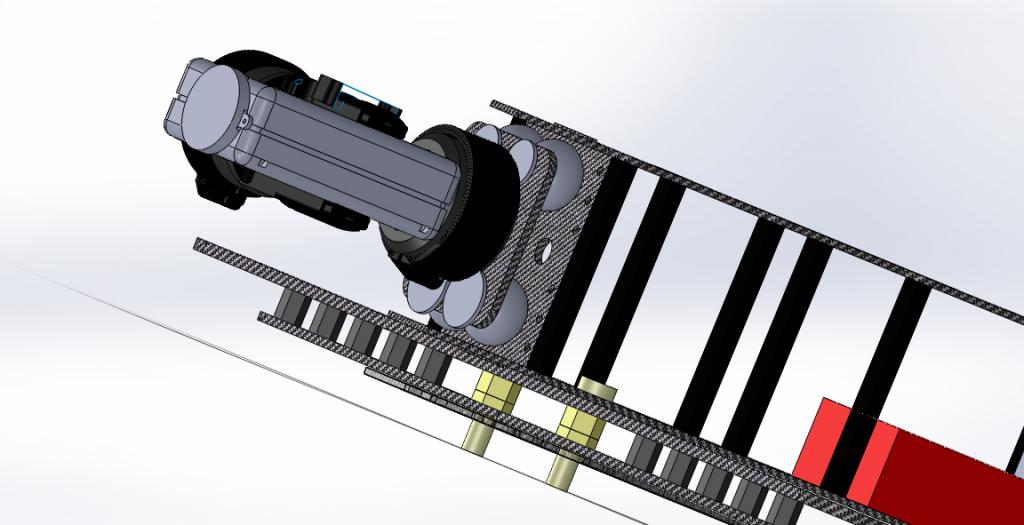

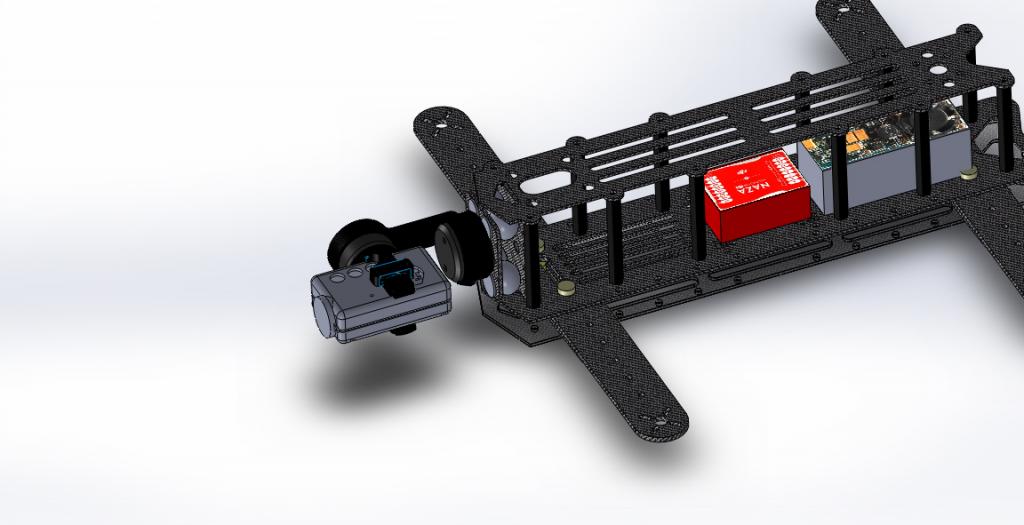

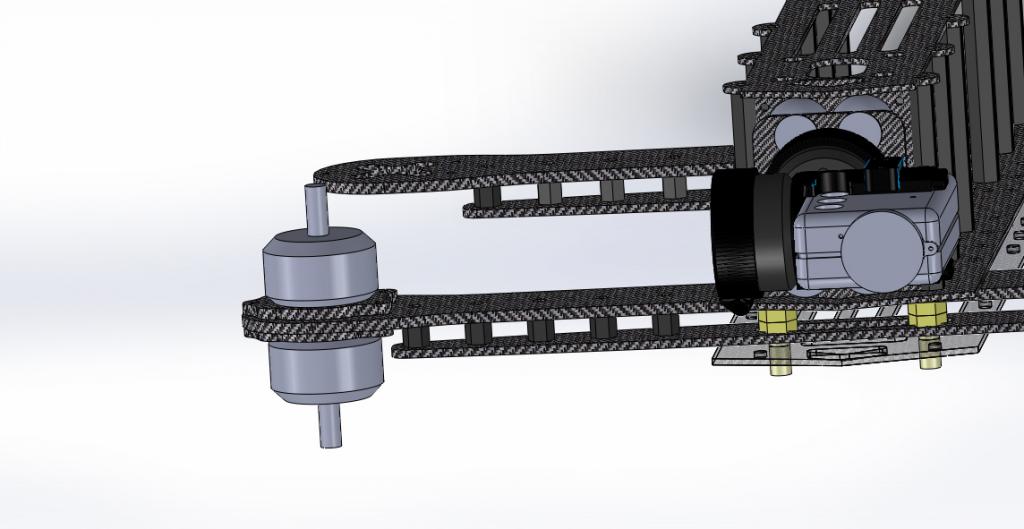

Et voici la nacelle version front.....

je ferais les deux pour comparer un peu les differences...je n'aime pas travailler en vertical sur des dampers mais le poids est contenu, il y a 2 mini moteurs et les bras et camera....64grs moteurs + 40grs mobius + 10grs bras = 115grs environ...

J'ai la possibilité de mettre 4 ou 6 dampers...et de 2 types en mous ou plus dur type tarot. J'ai fait 2 platines...les tarot sont plus large que les dampers HK...

Affaire à suivre, les pieces sont en cours d'impression 3D (scuplteo) et les plaques carbones a decouper.



_________________
DroneCamDesign spécialiste en réalisation de chassis S1 à S3, du micro FPV à l'octo 3axes DSLR, de plaques adaptatrices... Chassis réalisés en carbone et découpés CNC.

https://www.facebook.com/drone.camdesign
Revenir en haut
Florentf31


Hors ligne

Inscrit le: 14 Avr 2011
Messages: 3 877
Localisation: Toulouse

MessagePosté le: Mar 3 Juin - 20:30 (2014)    Sujet du message: Projet miniquad 7pouces 1450KV 4S Répondre en citant

Okay pas mal du tout, les piece j'aurai pu te les imprimer Mr. Green
_________________
Wookong M /X4 650V frame/T-Motor 880kv motors/ 11x4.5 T-Motor prop -> Equipé FPV + nacelle BL et Gopro3 .
Nano quad multiwii
Quad TBS + Naza Lite -> FPV
Twinstar II FPV
Revenir en haut
mizou51


Hors ligne

Inscrit le: 21 Mai 2013
Messages: 370
Localisation: Grenoble

MessagePosté le: Mar 3 Juin - 20:33 (2014)    Sujet du message: Projet miniquad 7pouces 1450KV 4S Répondre en citant

t'as pas tord ! la prochaine fois je passe par toi ! car la pour la petite nacelle frontale
2 pieces pour la mobius, bras en 2 parties, soit 4 pieces = 42€ avec les frais de port !

la prochaine fois je t'en file 30 et tu me fais ca ?!
_________________
DroneCamDesign spécialiste en réalisation de chassis S1 à S3, du micro FPV à l'octo 3axes DSLR, de plaques adaptatrices... Chassis réalisés en carbone et découpés CNC.

https://www.facebook.com/drone.camdesign
Revenir en haut
Florentf31


Hors ligne

Inscrit le: 14 Avr 2011
Messages: 3 877
Localisation: Toulouse

MessagePosté le: Mar 3 Juin - 20:35 (2014)    Sujet du message: Projet miniquad 7pouces 1450KV 4S Répondre en citant

mdr !
pour 15€ fdpin tu veux dire Laughing
_________________
Wookong M /X4 650V frame/T-Motor 880kv motors/ 11x4.5 T-Motor prop -> Equipé FPV + nacelle BL et Gopro3 .
Nano quad multiwii
Quad TBS + Naza Lite -> FPV
Twinstar II FPV
Revenir en haut
mizou51


Hors ligne

Inscrit le: 21 Mai 2013
Messages: 370
Localisation: Grenoble

MessagePosté le: Mar 3 Juin - 20:37 (2014)    Sujet du message: Projet miniquad 7pouces 1450KV 4S Répondre en citant

ok bah je ferais ca alors parce que 40€ par test de nacelle ca me saoule...
_________________
DroneCamDesign spécialiste en réalisation de chassis S1 à S3, du micro FPV à l'octo 3axes DSLR, de plaques adaptatrices... Chassis réalisés en carbone et découpés CNC.

https://www.facebook.com/drone.camdesign
Revenir en haut
Florentf31


Hors ligne

Inscrit le: 14 Avr 2011
Messages: 3 877
Localisation: Toulouse

MessagePosté le: Mar 3 Juin - 20:40 (2014)    Sujet du message: Projet miniquad 7pouces 1450KV 4S Répondre en citant

Wink  pas de pb, le rendu final n'est pas le meme , car pas le meme process mais ca fait le boulot !
_________________
Wookong M /X4 650V frame/T-Motor 880kv motors/ 11x4.5 T-Motor prop -> Equipé FPV + nacelle BL et Gopro3 .
Nano quad multiwii
Quad TBS + Naza Lite -> FPV
Twinstar II FPV
Revenir en haut
mizou51


Hors ligne

Inscrit le: 21 Mai 2013
Messages: 370
Localisation: Grenoble

MessagePosté le: Mar 3 Juin - 20:43 (2014)    Sujet du message: Projet miniquad 7pouces 1450KV 4S Répondre en citant

oui je sais...il viennent d'investir dans de nouvelles becanes....se sont des machines a frittage laser a 500 000€ piece.....pour repondre en 24h aux commandes des pros.
_________________
DroneCamDesign spécialiste en réalisation de chassis S1 à S3, du micro FPV à l'octo 3axes DSLR, de plaques adaptatrices... Chassis réalisés en carbone et découpés CNC.

https://www.facebook.com/drone.camdesign
Revenir en haut
mizou51


Hors ligne

Inscrit le: 21 Mai 2013
Messages: 370
Localisation: Grenoble

MessagePosté le: Mar 3 Juin - 21:13 (2014)    Sujet du message: Projet miniquad 7pouces 1450KV 4S Répondre en citant

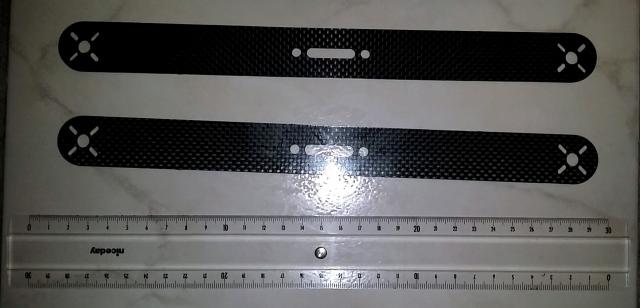

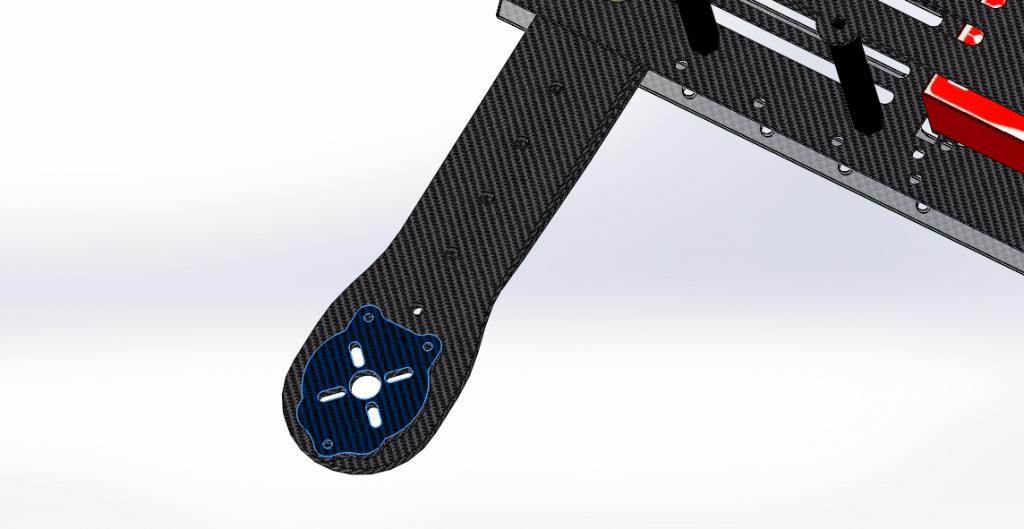

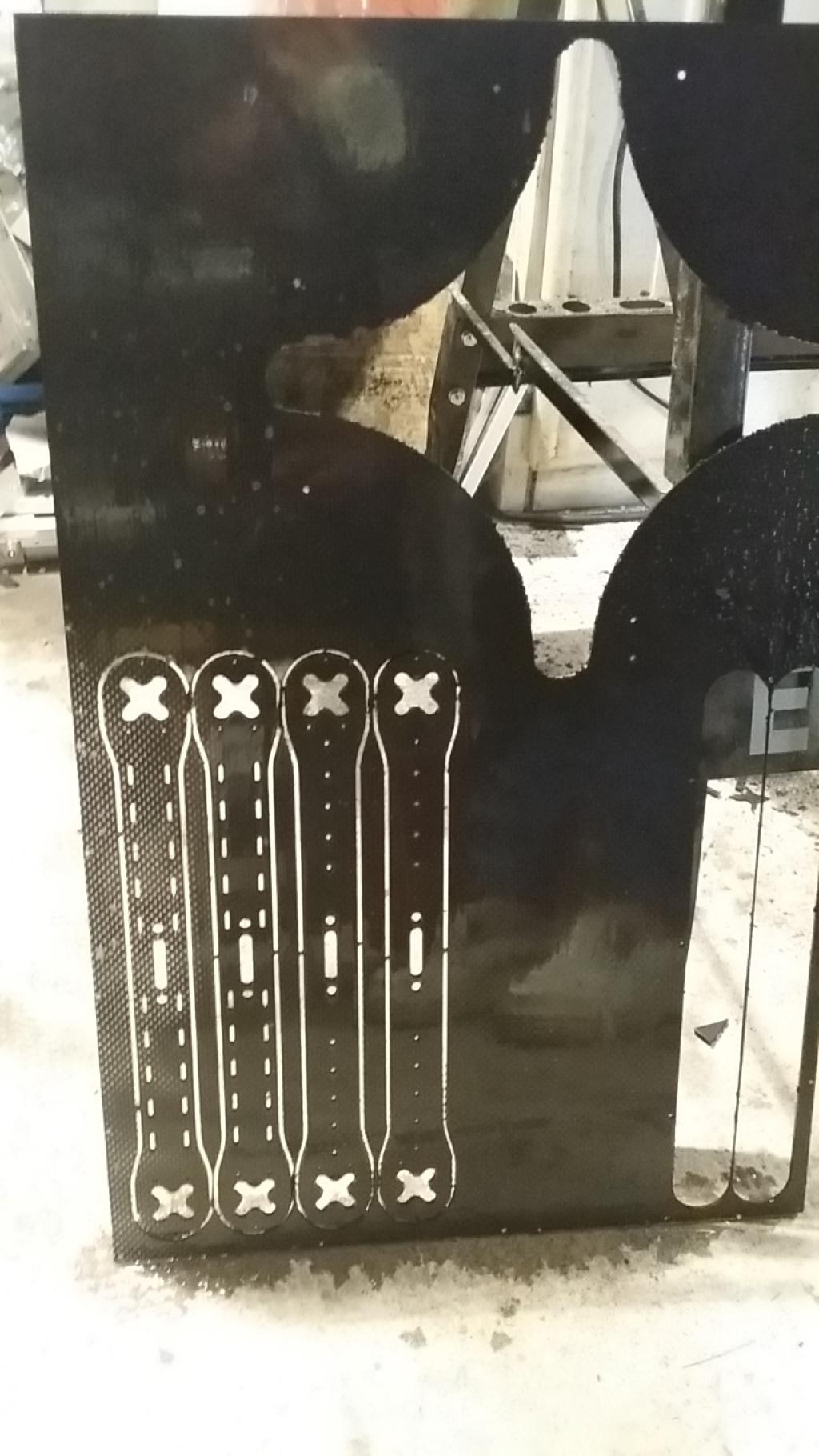

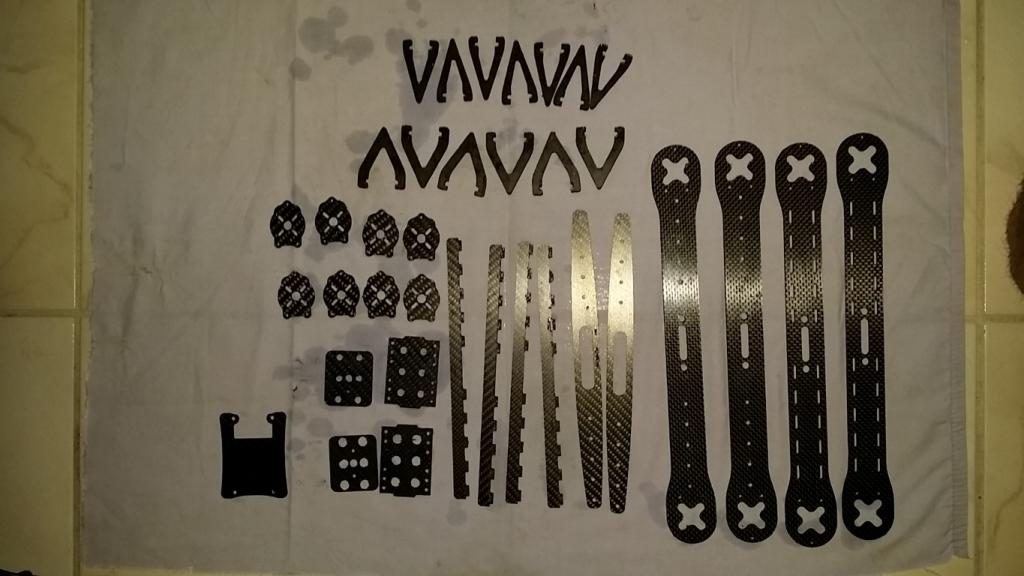

bon voila les gars....j'ai 3 types de bras à tester maintenant....

Du bras sergé 3mm (deutchqualité hein...)
Du bras sergé 3mm + entretoises + plaque en sergé 2mm

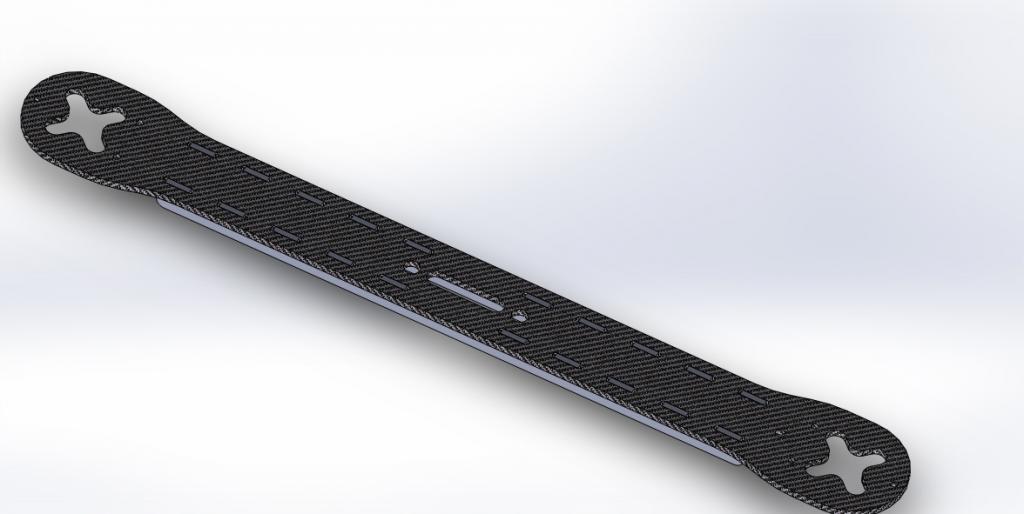

Du bras sergé 3mm + renfort "crenelé" collé à l'epoxy....

On verra le meilleur.

Au passage vous remarquerez les bras sont en mode X8 avec supports moteur doubles
















_________________
DroneCamDesign spécialiste en réalisation de chassis S1 à S3, du micro FPV à l'octo 3axes DSLR, de plaques adaptatrices... Chassis réalisés en carbone et découpés CNC.

https://www.facebook.com/drone.camdesign
Revenir en haut
mizou51


Hors ligne

Inscrit le: 21 Mai 2013
Messages: 370
Localisation: Grenoble

MessagePosté le: Jeu 5 Juin - 12:04 (2014)    Sujet du message: Projet miniquad 7pouces 1450KV 4S Répondre en citant

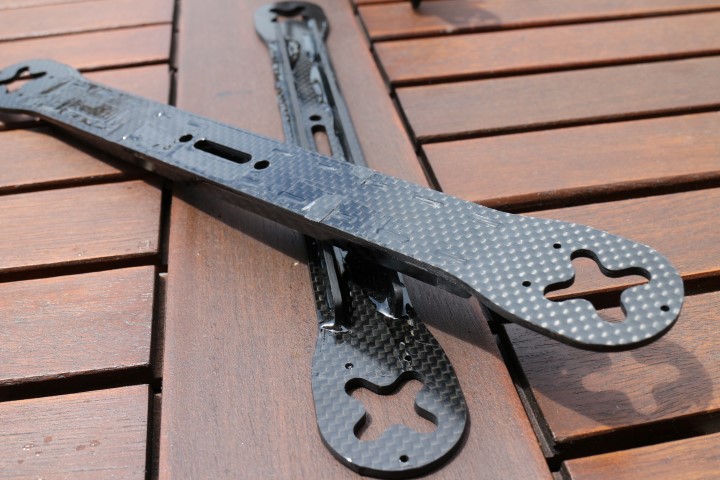

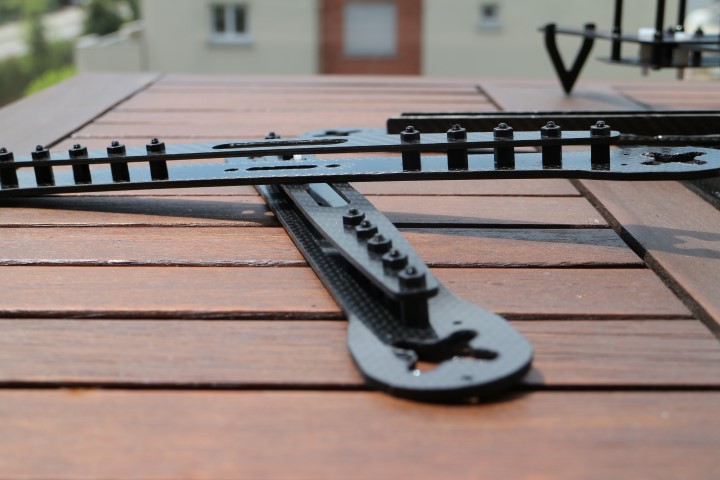

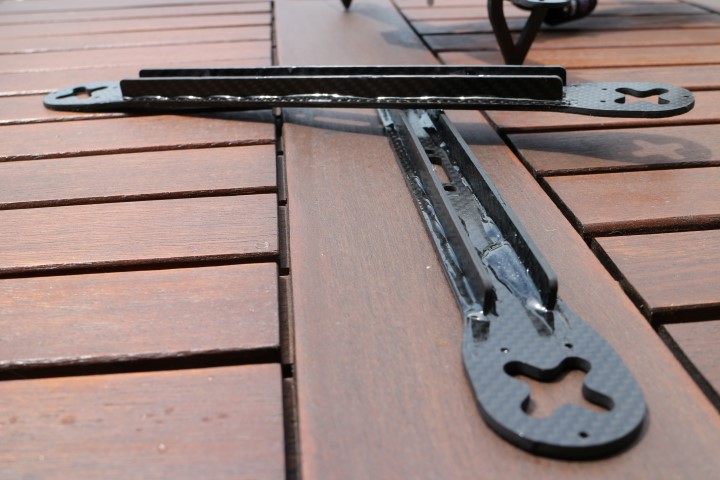

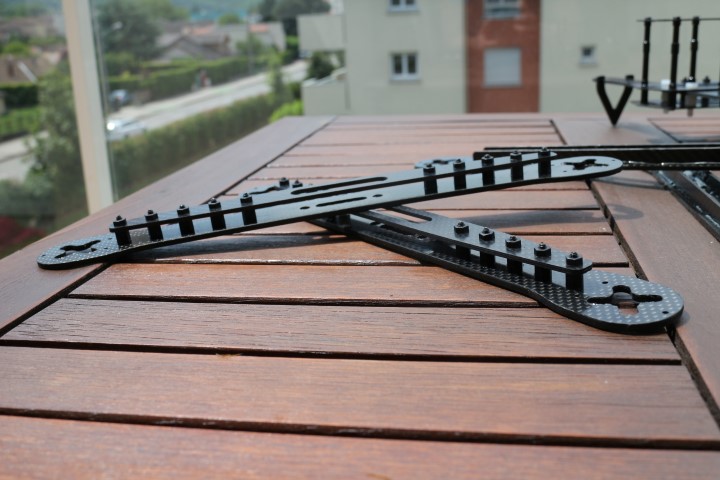

bon en vrai ca donne quoi ? environ 46grs le bras avec renfort entretoises + 2eme plaque 2mm et 44grs pour le bras avec renforts collés en 2mm...

les photos










Bon niveau rigidité les entretoises plastiques sont assez moyenne faut pas tirer trop fort non plus mais on aura pas des moteurs de 1kg de poussé aux bras non plus....Pour ceux collés alors je sais pas trop j'attends le sechage, c'était sous presse toute la nuit (10kg) posé sur les bras pour le collage, et ce matin sous le soleil pour finir de prendre la colle jusqu'au fond histoire que le solvant dessorbe bien meme si ca ramoli un poil!
_________________
DroneCamDesign spécialiste en réalisation de chassis S1 à S3, du micro FPV à l'octo 3axes DSLR, de plaques adaptatrices... Chassis réalisés en carbone et découpés CNC.

https://www.facebook.com/drone.camdesign
Revenir en haut
mizou51


Hors ligne

Inscrit le: 21 Mai 2013
Messages: 370
Localisation: Grenoble

MessagePosté le: Ven 6 Juin - 00:16 (2014)    Sujet du message: Projet miniquad 7pouces 1450KV 4S Répondre en citant

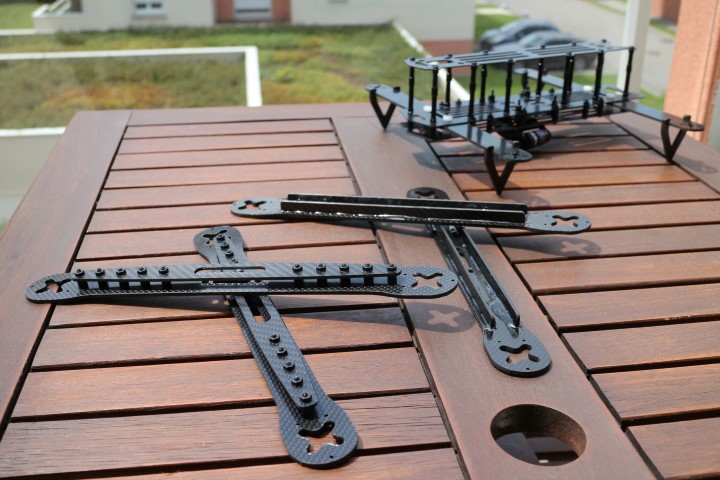

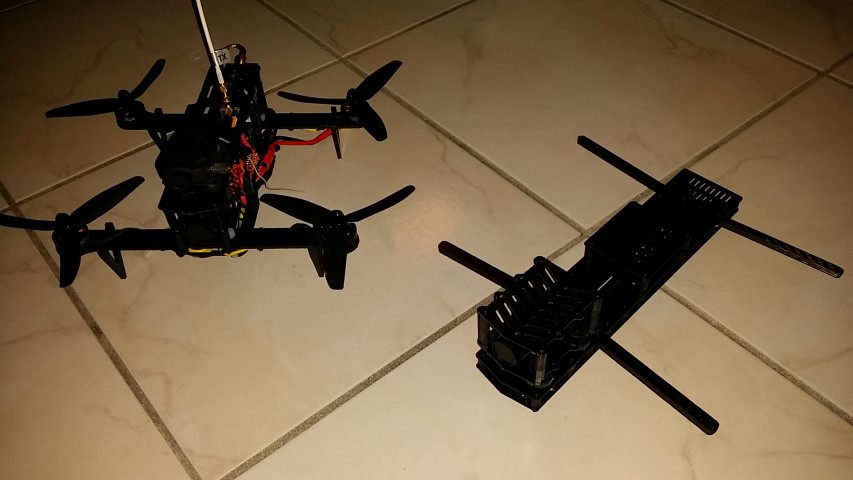

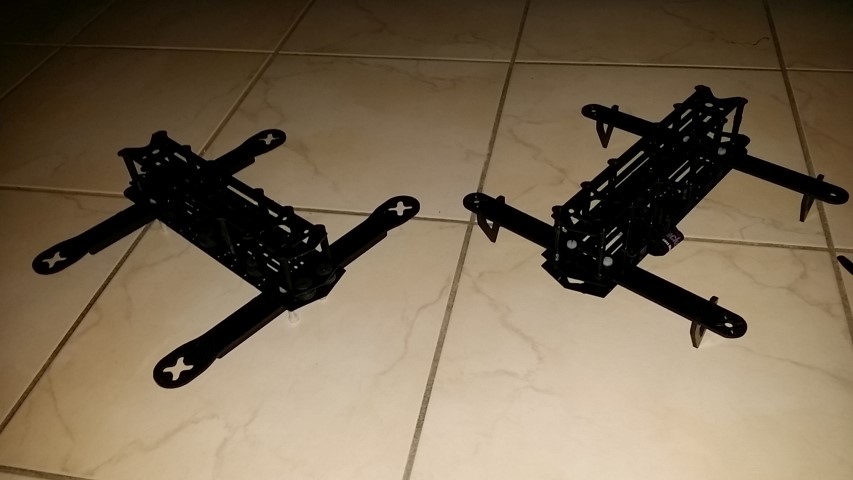

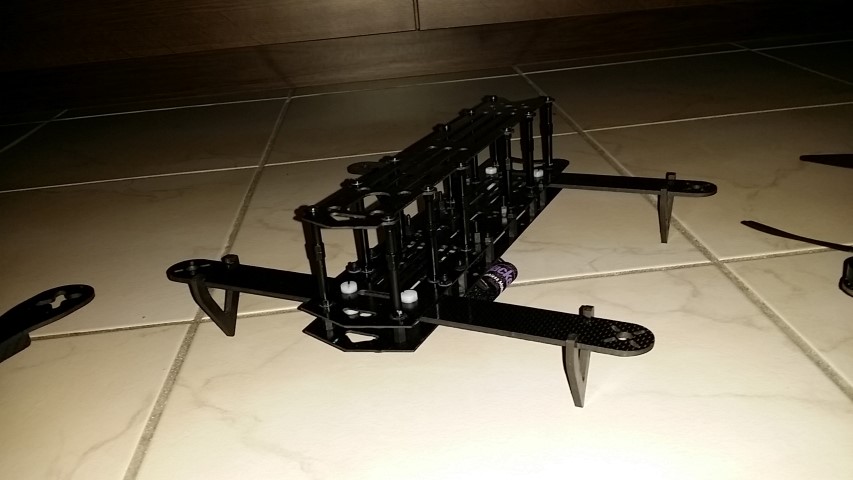

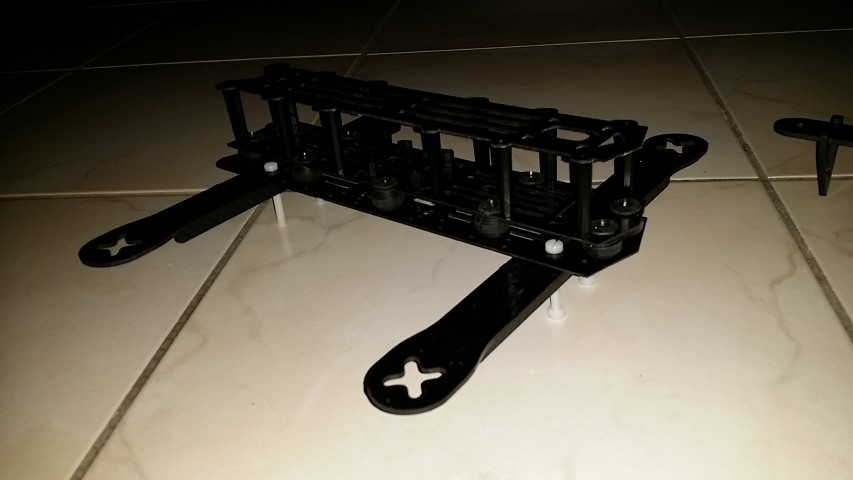

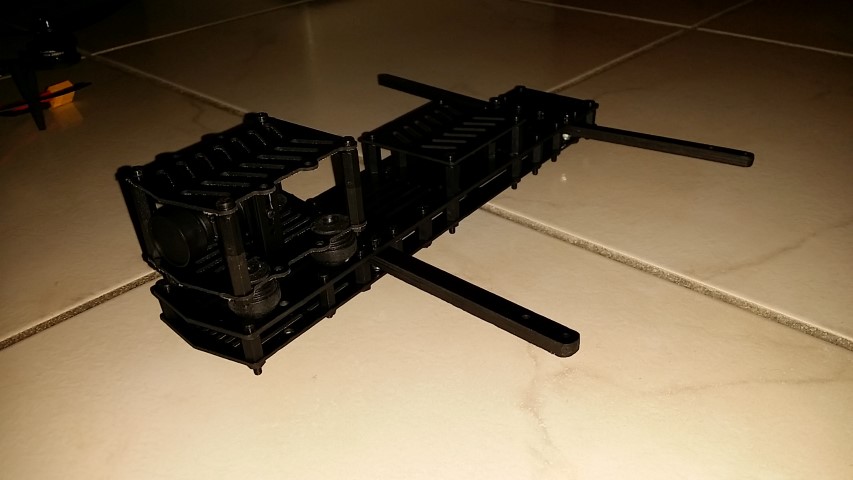

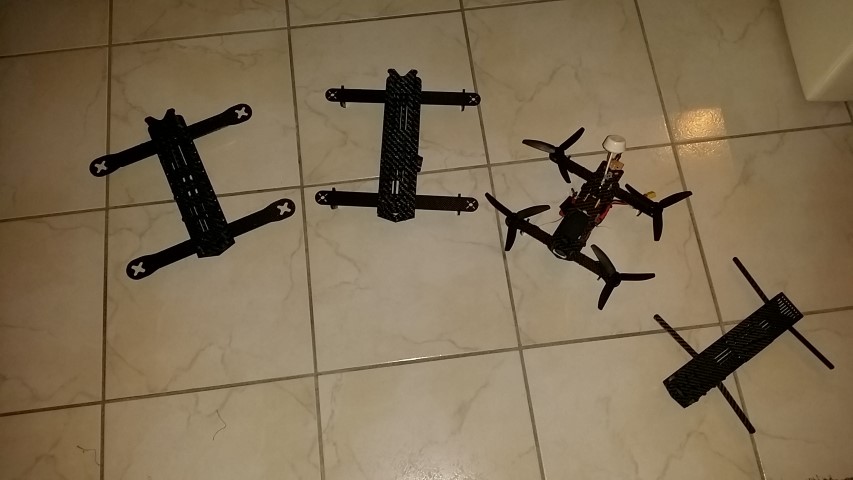

et voila ! ce qui devait arriver arriva ! et c'est toujours le même soucis....tu les laisses 2min tous seuls et hop il se reproduisent...bon y'a une quelques mutations entre générations mais faut faire gaffe avant qu'une déferlante arrive sur Grenoble... ;-)

tous les chassis sont entre 125 et 180grs.












_________________
DroneCamDesign spécialiste en réalisation de chassis S1 à S3, du micro FPV à l'octo 3axes DSLR, de plaques adaptatrices... Chassis réalisés en carbone et découpés CNC.

https://www.facebook.com/drone.camdesign
Revenir en haut
mizou51


Hors ligne

Inscrit le: 21 Mai 2013
Messages: 370
Localisation: Grenoble

MessagePosté le: Ven 6 Juin - 21:09 (2014)    Sujet du message: Projet miniquad 7pouces 1450KV 4S Répondre en citant

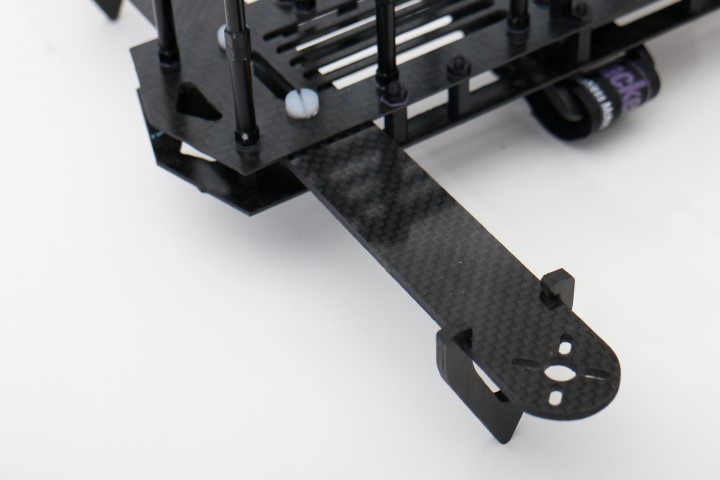

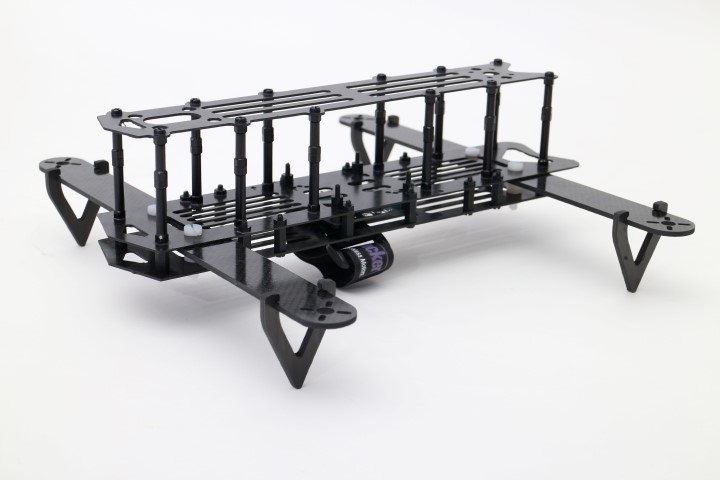

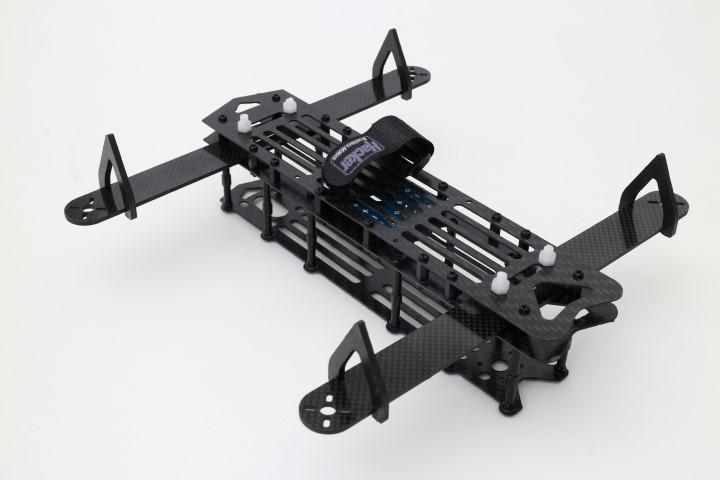

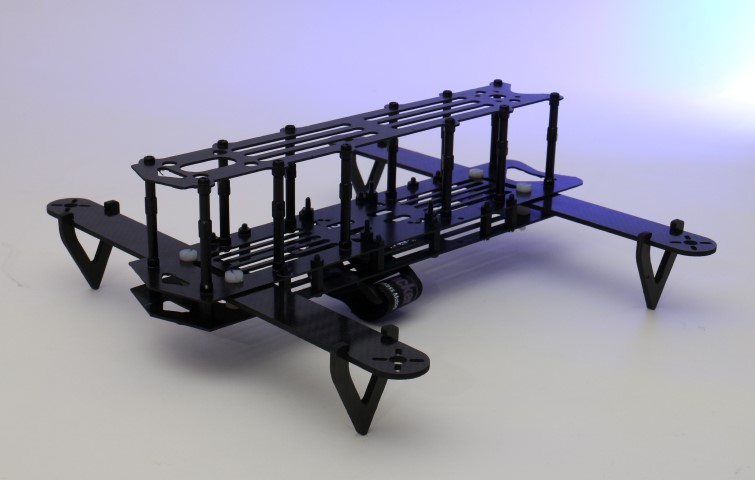

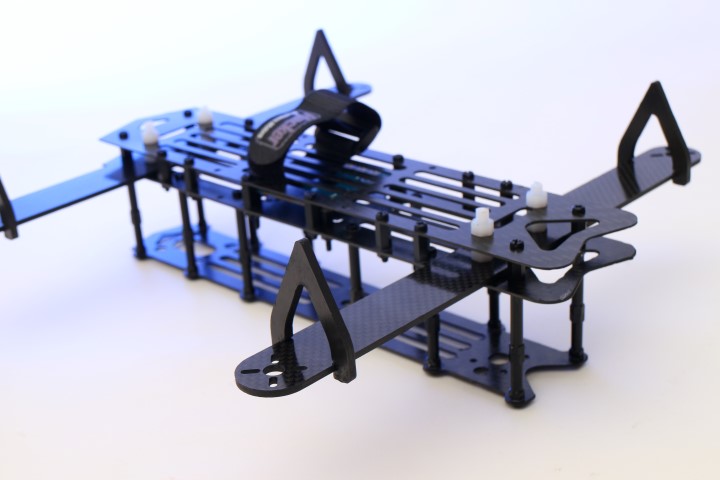

hello les gars,

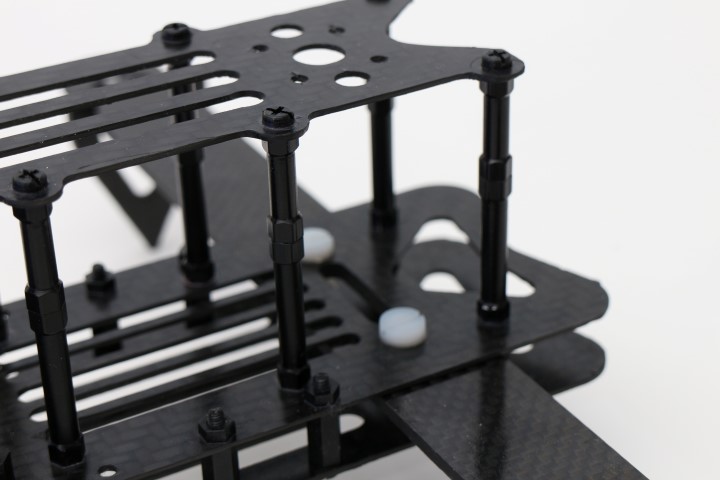

je vous fais quelques photos du jour un peu plus propres que les photos du note3...















_________________
DroneCamDesign spécialiste en réalisation de chassis S1 à S3, du micro FPV à l'octo 3axes DSLR, de plaques adaptatrices... Chassis réalisés en carbone et découpés CNC.

https://www.facebook.com/drone.camdesign
